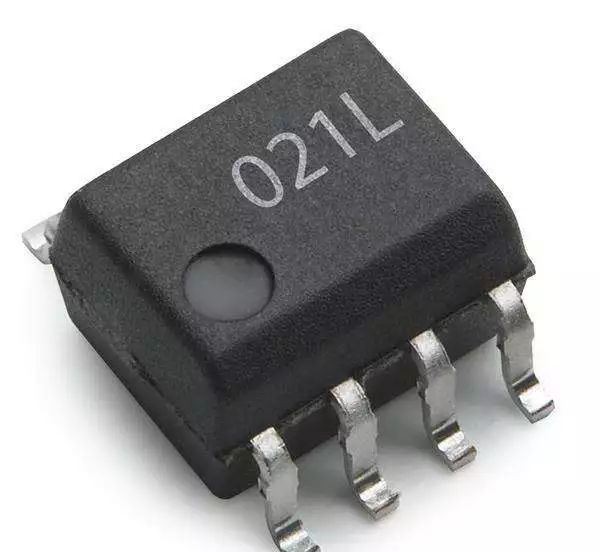

Anahtarlamalı bir güç kaynağı olarak, devre optokuplör güç kaynağının yüksek frekanslı transformatörün sekonder voltajından elde edildiğini biliyoruz, çıkış voltajı çeşitli nedenlerle düşürüldüğünde, geri besleme akımı buna bağlı olarak artacak, görev döngüsü de artacaktır. buna uygun olarak daha büyük olursa, sonuç çıkış voltajının yükselmesine neden olur; çıkış voltajı yükselirse, akım küçülür, görev döngüsü de azalır, bu da çıkış voltajını düşürür.
Yüksek frekanslı transformatörün ikincil yükü aşırı yüklendiğinde veya anahtarlama devresi arızalandığında, optokuplör güç kaynağı yoktur, bu sırada optokuplör, anahtarlama devresinin başlayamayacağını kontrol eder ve sonunda anahtar tüpünü arıza nedeniyle yanmaktan korur , bu nedenle anahtarlamalı güç kaynağındaki optokuplör genellikle izolasyonda rol oynar, geri besleme sinyalleri sağlar ve üçü değiştirir.
Aşağıdaki şekil fotokuplör PC817 ve voltaj regülatörü anahtarlamalı güç kaynağı devresinin birleşimidir, bazı anahtarlamalı güç kaynakları da daha yüksek hassasiyetli bir devre oluşturmak için TL431 ile olacaktır. Bu optokuplörün genellikle lineer bir optokuplör olduğuna dikkat edin.

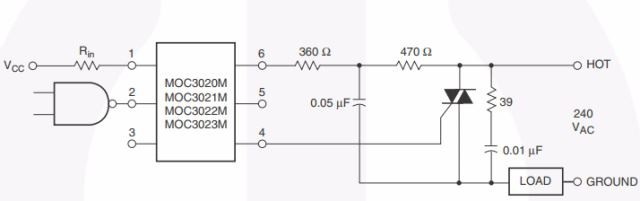

Optocoupler'ın tek yönlü bir iletimi ve elektriksel izolasyon elde etmek için giriş ve çıkışı vardır, böylece çıkış sinyalinin giriş üzerinde hiçbir etkisi yoktur, bu nedenle AC yükünde güç elektroniği için çeşitli izolasyon devrelerinde yaygın olarak kullanılır. Uygulama daha fazladır, tristör ile birlikte güçlü bir anti-parazit özelliği olan izolasyon devresinin bileşimi yoluyla, aşağıdaki gibi, çıkış yüküne ek olarak, RC absorpsiyon devresini veya paralel bir varistörü artırmak için akım sınırlama direncini arttırmaya dikkat edin, hangi yükü korumaya yardımcı olur.
Aslında sıfırdan fazla elde etmek için birçok yol vardır, seri olarak iki diyot yöntemi vardır, ancak aynı zamanda optokuplör aracılığıyla dönüştürmek için aşağıdaki gibidir.

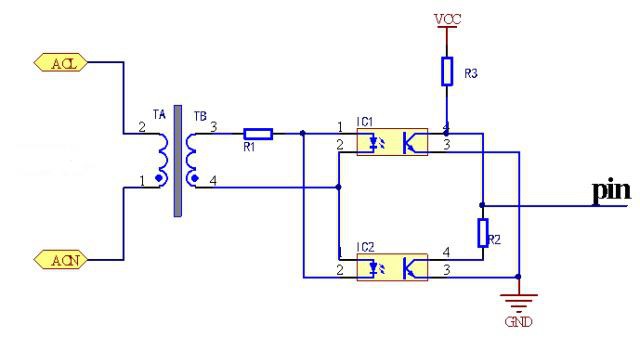

İki optokuplör kullanımı, AC girişi, ters paralel olarak iki optokuplör, yardımcı programın pozitif ve negatif yarısında iki optokuplör sırayla, yardımcı program sıfırın üzerinde olmadığında, yalnızca bir optokuplör açık, çıkış düşük seviye, yardımcı program sıfırın üzerinde bir noktaya döndüğünde, iki optokuplör açık değildir, şu anda R3'ün rolü nedeniyle, pin çıkışı yüksek seviye, böylece çıkıştaki süre 10ms'lik bir darbe sinyali almak için. Bu devre optokuplörün rolü ile izole edildiğinden, bu sıfırdan fazla algılama devresi, seri diyotlu devre türünden daha güvenlidir.
Bu üçüne ek olarak, tetik devreleri, mantık devreleri, darbe amplifikasyon devreleri vb. gibi optokuplörlerin başka uygulamaları da vardır.
