Devre veya baskılı devre kartı (PCB) veya baskılı devre kartı (PWB), cam elyafı gibi yalıtkan ve ısıya dayanıklı yalıtım malzemelerinden yapılmış bir karttır. Bu panolara alt tabakalar da denir. Bir alt tabaka veya panel sadece bir tek katmana (tek katmanlı devre kartı) veya birden fazla katmana (çok katmanlı devre kartı) sahip olabilir. İletken yolak yapmak için bakır gibi iletken bir metal veya elektrik akışını kolaylaştırmak için izler kullanılır. Bu iletken izler substrat üzerine kazındığında "baskılı devre kartı" olarak adlandırılır.
Baskılı Devre Kartının Tarihi
Devre kartlarının geçmişi bir Avusturyalı mühendis Paul Eislerin'ın bir radyo setini tasarlarken PCB'yi icat ettiği 1930'ların ortalarına kadar uzanıyor. Bu radyo setleri daha sonra ABD tarafından II. Dünya Savaşı'nda toplu olarak kullanıldı. Bundan sonra elektronik endüstrisinde ticari olduğu için devre kartlarının kullanımı ve uygulaması. Bu devre kartlarına, elektronik bileşenler lehimlenene kadar hiçbir yararı yoktur. Elektronik bileşenler, delikten veya SMD olabilir. Yine, bu bileşenleri devre kartında lehimlemek için kullanılan teknoloji, delik boyunca teknoloji veya yüzeye montaj teknolojisi olabilir. Lehim malzemesi lehim teli, lehim pastası, BGA lehim topları (bilyalı ızgara dizisi) ve lehim akışı şeklinde olabilir.
Devre Kartı Tasarımı: Yönergeler, Kurallar ve Araçlar
Yukarıda açıklandığı gibi, bir baskılı devre kartı, bakır gibi metalle aşındırılmış iletken yollarla bir veya daha fazla yalıtım malzemesi katmanından (cam elyafı, seramik, yüksek ısıya dayanıklı plastik veya diğer herhangi bir dielektrik materyal) yapılmış bir karttır. Devre levhasının imalat işlemi sırasında, sadece elektronik bileşenleri monte etmek / lehimlemek için gereken izleri bırakarak, bakır veya başka bir iletken izleri panodan kazınır. Tüm elektronik bileşenler devre kartına lehimlendiğinde ve kart kullanıma hazır olduğunda, buna baskılı devre düzeneği (PCA) veya baskılı devre kartı düzeneği (PCBA) adı verilir.

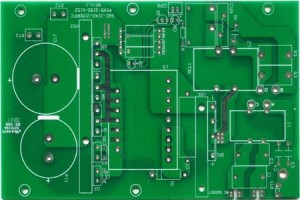

PCB veya Baskılı Devre Kartı
Bir devre kartının tasarımı için mevcut genel standart IPC-2221A'dır. Baskı panosu tasarımında genel standart olan IPC 2221A, devre kartı üretimi ve kalite kuralları için kurallar sağlar. Bu bilgi ve kılavuzlar, tek katmanlı ve çok katmanlı PCB'ler de dahil olmak üzere tüm devre kartlarına uygulanabilir ve bilgiler, alt tabaka bilgileri, malzeme özellikleri, yüzey kaplama kriterleri, iletken kalınlığı, bileşen yerleştirme, boyutlandırma ve tolerans kuralları ve daha fazlasını içerir.
Diğer devre kartı tasarım standartları IPC-2220 ve IPC-9592'dir. IPC ve diğer standartların tahtanın nasıl düzgün bir şekilde yönlendirileceği hakkında bilgi sağlayacağı belirtilmelidir.
PCBA veya Baskılı Devre Kartı Tertibatı
Mükemmel ve güvenilir bir devre kartı tasarımı için, PCB yerleşim tekniklerinin iyi bir şekilde bilinmesi ve anlaşılması ve devre çalışmasının temel bir şekilde anlaşılması gerekmektedir. Bir baskılı devre kartı prototipi tasarlarken, kullanılacak lehim teknolojisi ve bileşenlerine bağlı olarak alt tabaka malzemesine özen gösterilmelidir. Devre kartının (devre iletkenleri) izlerinin genişliği, nominal akımda beklenen maksimum sıcaklık artışına ve kabul edilebilir empedansa bağlı olarak akıllıca seçilmelidir. Devre kartı tasarımında akılda tutulması gereken diğer noktalar CTE, maliyet ve dielektrik özelliklerdir. Tasarımcının maliyet kısıtlarını güvenilirlik ve performans ihtiyaçları ile dikkatlice dengelemesi gerekir. Ek olarak, lehim maskeleri ve delikler de dikkatlice seçilmelidir.
Baskılı Devre Şeması
Bir devre şeması, hedef ürünün elde edilmesi için elektronik bileşenlerin nasıl ve nereye monte edileceğini gösteren ve açıklayan bir şemadır. Bir devre kartı şeması üzerindeki her bileşen bir sembolle temsil edilir. Üretimden önce bir devre şeması yapmak çok önemlidir. Devrenin nasıl çalışacağı ve hedef ürünün nasıl elde edileceği hakkında fikir verir. Herhangi bir yeni elektronik ürün, cihaz veya cihaz için bir devre şeması gereklidir.
Devre şeması nasıl çizilir?

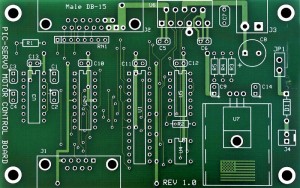

PCB Düzeni
Temelleri biliyorsanız, devre şeması çizmek zor değildir. İşte bazı ipuçları ve kurallar:
Diyagramda kullanılacak elektronik bileşenlerin tüm ortak sembollerini ve kısaltmalarını öğrenin ve anlayın.
Bir cetvel kullanarak, bağlantı tellerini düz çizgiler olarak çizin. Aşağıdaki sembolleri kullanın: kablolar, etiket bileşenleri (dirençler, kapasitörler, diyotlar, vb.) Arasındaki her bir kavşakta değerleri ile birlikte “pozitif” (+) besleme en üstte ve negatif (-) beslemede . Negatif besleme genellikle 0V, sıfır volt olarak etiketlenir.
Karmaşık devre şemaları için soldan sağa doğru başlayın. Böylece sinyaller soldan sağa doğru akar (girişler ve kontroller solda, çıkışlar sağda olmalıdır).

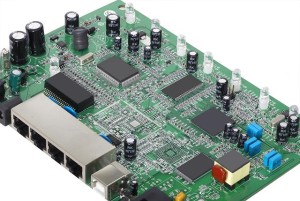

Baskılı Devre Kartı Tertibatı
Elektronik bileşenleri devre kartına monte etmek ve kullanıma hazır hale getirmek, devre kartı düzeneği olarak adlandırılır. Bir devre kartı montaj işlemi delikli montaj teknolojisi veya yüzeye montaj teknolojisi (SMT) veya her ikisine bir karışım kullanabilir. Devre kartı bileşenlerle monte edildikten sonra teste hazır hale gelir ve son olarak da ürünle birlikte kurulur. Ancak bir devre kartı düzeneğinin% 100 sıfır hata üreteceği garanti edilmez. Kusurlar olacak ve bu kusurun elden geçirilmesi / onarılması gerekiyor.
