Baskılı Devre Kartı üzerindeki Eksik Derzler-DALGA SOLDERING HATALAR
Eksik lehim filetosu genellikle dalga lehimlemesinden sonra tek taraflı tahtalarda görülür.
Şekil 1'de, kurşun-delik oranı aşırıdır, bu da lehimlemeyi zorlaştırmıştır. Pedin kenarında reçine bulaşması olduğuna dair kanıtlar da vardır. Bu tasarımda bile, konveyör açısını 6'dan 4 ° 'ye düşürerek lehimleme performansını arttırmak mümkün olabilir. Bu, dalganın drenaj performansını azaltır, ancak kısa devre insidansına yol açabilir. Dalga sıcaklığının düşürülmesinin de sorunun üstesinden geldiği görülmüştür.
Kılavuz olarak, delik / kurşun oranı normalde kılavuz çapı artı 0,010 GG'dir; bu, otomatik yerleştirme için normal kılavuzdur.

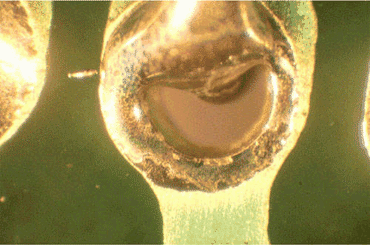

Buradaki kurşun / delik oranı aşırı
Eksik lehim filetolarına zayıf delik / kurşun oranı, dik konveyör açıları, aşırı dalga sıcaklığı ve pedlerin kenarındaki kirlenme neden olur.
Şekil l'de gösterilen örnek, bakır pedler üzerindeki çapaklamanın bir sonucudur. Delme veya delme sırasında, levhanın yüzeyindeki bakır bazı bölgelerde saptı ve lehimlemeyi zorlaştırdı. Reçine pedlerin kenarına bulaşırsa aynı şey olabilir.

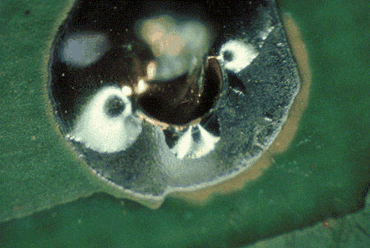

Bakır pedlerin çapaklanması bu kusura neden oldu.
Dalga lehim paleti nedir?
Dalga lehim paletleri, devre kartlarındaki delik içi bileşenlerin lehimlenmesinin en güvenilir ve ucuz yöntemidir. ... Isıya duyarlı baskılı devre kartları için termal koruma sağlarlar. Bir dalga lehim armatürü, dalga lehim işlemi boyunca PCB için destek sağlar.
