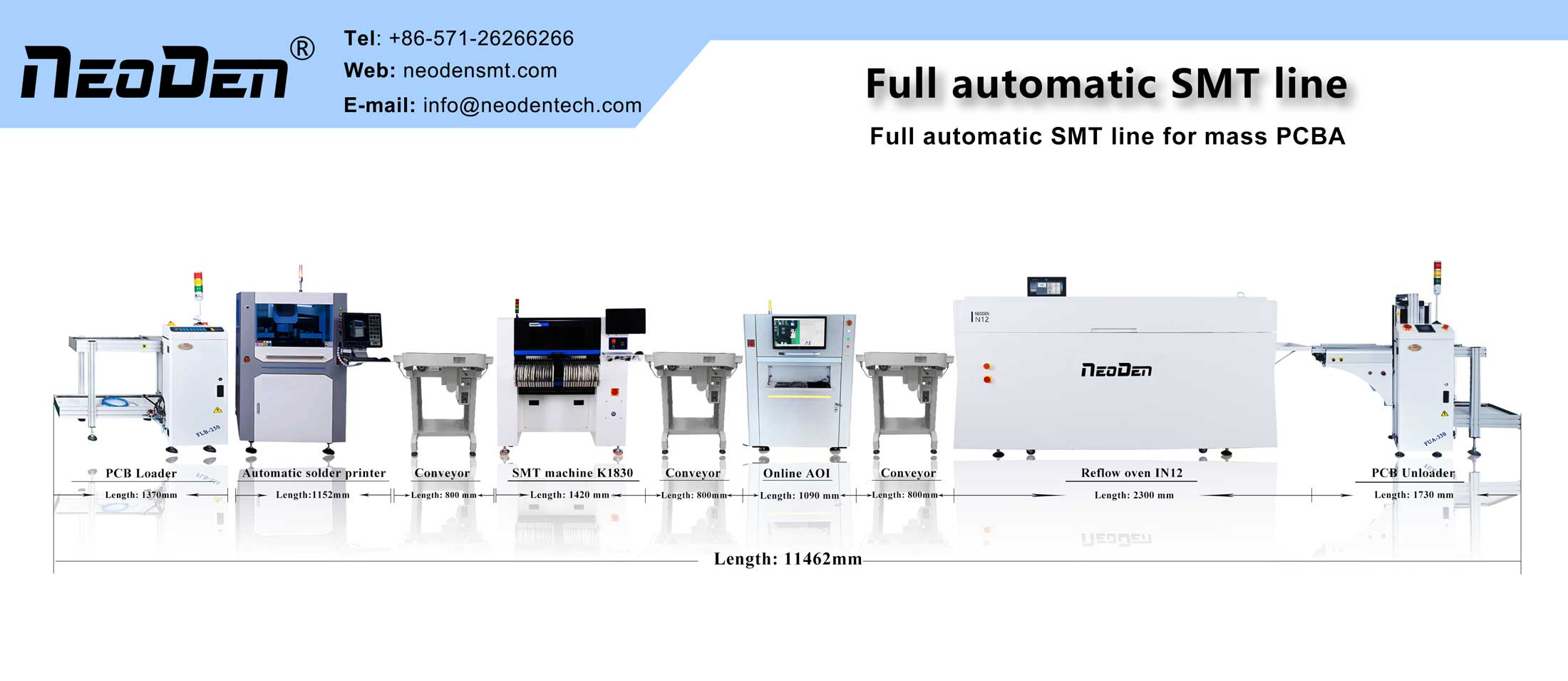

I. Yüzey işleme işlevi:
Substrat işleme işlevi, PCB substrat taşıma, konumlandırma, destek içerir.
1. İletim ve nakliye, PCB sabitlenmeden önce PCB'ye girip çıkma ve küçük ileri geri hareketi ifade eder.
2. Alt tabakanın konumlandırılması, konumun doğruluğunu sağlamak için delik konumlandırma, kenar konumlandırma ve optik konumlandırmaya bölünmüştür.
3. Alt tabakanın desteği, baskı sırasında PCB alt tabakasının bozulmaması için PCB'nin düz bir yüzeye yazdırılmasını sağlamaktır.
II.Alt tabakanın ve çelik hasırın hizalanması:
Alt tabaka ve çelik ağın hizalanması, mekanik merkezleme ve optik merkezlemeyi içerir. Optik merkezleme, baskı doğruluğunu büyük ölçüde artıran mekanik merkezlemenin tamamlayıcısıdır.
III.Sıyırıcının kontrol fonksiyonu:
Baskı makinesinin sıyırıcı üzerindeki kontrol işlevi, basınç, hız, presleme derinliği, sıyırıcı Açısı, sıyırıcı kaldırma vb.
IV. Çelik hasırın kontrol işlevi:
Baskı makinesinin çelik ağa kontrolü, çelik ağın düzlüğünün ayarlanmasını, çelik ağ ile alt tabaka arasındaki boşluğun kontrolünü, ayırma modunun kontrolünü ve çelik ağın otomatik temizleme ayarını içerir.
1. Doğru optik konumlandırma sistemi
2. Akıllı silecek sistemi
3. Yüksek verimlilik ve yüksek uyarlanabilirlik şablon temizleme sistemi
4.HTGD Özel PCB kalınlığı uyarlamalı sistem
5. Baskı ekseni servo sürücüsü
6. 2D lehim pastası baskı kalite kontrolü ve SPC analizi
I. Çelik ağı kontrol edin ve temizleyin
Çelik ağ şablonunun konumunu kontrol edin
a. Çelik ağ şablonunun sabit konumunda kilitleme silindiri tutma halkasının gevşek olup olmadığını kontrol edin;
B. Sabit çelik ağ şablonu bloğunun gevşek olup olmadığını kontrol edin.
II.baskı kısmı
1. Baskı tezgahında lehim pastası kalıntısı olup olmadığını kontrol edin;
2. Gerekli temizliği yapmak için biraz alkole batırılmış temiz bir pamuklu bezle;
3. Şanzıman sistemi ve konumlandırma sıkıştırma parçası üzerinde kalay pastası kalıntısı olup olmadığını kontrol edin;
4. Tezgahın etrafındaki kapak plakasını çıkarın ve kılavuz çubuğu ve doğrusal kılavuz rayı temiz pamuklu bir bezle temizleyin;
5. Kılavuz vidayı ve lineer kılavuz rayı NSK kılavuz rayı ve kılavuz vida için özel yağlama yağı ile yağlayın;
6. Sensörü biraz alkole batırılmış pamuklu bezle temizleyin;
7. Gerektiğinde X ve Y hareket yönünün senkron kayışını ayarlayın;
8. Kapak plakasını yeniden kapatın
III.Ssıyırıcı sistem
1. Ön kapağı açın.
2. Sıyırıcı kirişi uygun konuma getirin ve sıyırıcı kafasındaki vidayı gevşetin.
3. Sıyırıcı baskı plakasındaki vidayı gevşetin, sıyırıcı bıçağı çıkarın.
4. Biraz alkole batırılmış pamuklu bezle sıyırıcı baskı plakasını ve bıçağı temizleyin.
5. Sıyırıcı baskı plakasını ve bıçağı sıyırıcı kafasına yeniden takın.
6. Bıçak aşınması gibi ciddi şekilde değiştirilmelidir.
