Elektronikle çalışıyorsanız, baskılı devre kartı (PCB) ve baskılı devre kartı montajı (PCBA) terimlerini duymuş olabilirsiniz.
Bazı insanlar bu terimleri birbirinin yerine kullansa da, bunların mutlaka aynı anlama gelmeleri gerekmez. Peki onlar ne? Ve PCB ve PCBA arasındaki fark nedir?
PCB – Baskılı Devre Kartı
Bir PCB, amaçlanan bir devreyi tamamlamak için elektronik bileşenlerin monte edilebileceği mekanik temeldir. PCB'nin kendisi iletken bir desen veya iz ve tipik olarak cam epoksi reçine malzemeden yapılmış bir alt tabaka içerir. Örneğin, temel PCB, 4 ve 6 katmanlı PCB'ler en yaygın olan 4, 6 veya 8 sinyal katmanına bölünebilir. Adından da anlaşılacağı gibi, PCB modeli basılı bir bileşenden, basılı bir devreden veya her ikisinin birleşiminden oluşur. İletken desen, önceden belirlenmiş tasarıma göre bir yalıtkan epoksi cam üzerine basılır veya yazılır.
PCB nasıl kullanılır?
Bir PCB, TV'ler ve radyolar gibi elektronik cihazlarda, cep telefonlarında, kameralarda ve Anakart ve Grafik kartları gibi bilgisayar parçalarında kullanım için özelleştirilebilir. PCB'ler ayrıca aydınlatma ekipmanı, tıbbi ekipman, otomotiv endüstrisi ve çoğu endüstriyel makinenin imalatında kullanılır.
PCB, elektronik bileşenleri desteklediği ve elemanlar için elektrik bağlantısı görevi gördüğü için cihazlarda önemli bir yapıdır. PCB'un benzersiz özellikleri aşağıdaki gibi özetlenebilir:
Söz konusu elektronik ekipmanın minyatürleştirilmesi için ideal olan yüksek yoğunluklu kablolama, hafif ve küçük boyutlu
Grafik tutarlılığı ve tekrarlanabilirliği sayesinde PBC, ekipmanın bakım, hata ayıklama ve inceleme süresinden tasarruf edilmesini mümkün kılar.
Elektronik cihazların maliyetini azaltmak için üretimi otomatikleştirilebilir.
PCB Türleri
PCB'ler aşağıdaki gibi farklı şekillerde gelir:
1. Tek katmanlı PCB
Tek taraflı PCB olarak da adlandırılan bu, tasarımı ve üretimi kolay olduğu için çoğu elektronikte en basit ve en yaygın kullanılan PCB'dir. Tek katmanlı PCB, genellikle bakır olan bir iletken malzeme katmanı ile kaplanmıştır. PCB'yi oksidasyondan korumak için bir lehim maskesi tabakası kullanılır. Serigrafi, PCB'nin bileşenlerini işaretler. Bu tür PCB, yazıcılar, radyo ve hesap makineleri gibi düşük maliyetli ancak toplu üretim uygulamalarında kullanılır.
2. Çift katmanlı PCB
Çift taraflı PCB olarak da bilinen bu PCB, kartın hem üst hem de alt taraflarına uygulanan, genellikle bakır olan bir iletken malzeme katmanına sahiptir. Bu PCB'nin tek taraflı muadili üzerindeki birincil avantajı, devresini kompakt yapan gelişmiş esneklik ve azaltılmış boyuttur. Endüstriyel kontrollerde, UPS sistemlerinde, dönüştürücülerde, telefonlarda, güç izleme ünitelerinde, amplifikatörlerde ve HVAC uygulamalarında yaygın olarak kullanılır.
3. Çok katmanlı PCB
Bu tür PCB, ikiden fazla iletken bakır katmanıyla birlikte gelir. Devrenin aşırı ısıdan zarar görmemesini sağlamak için levha, yalıtımlar arasına sandviç yapıştırıcı ile sabitlenir. Uydu sistemleri, GPS teknolojisi, dosya sunucuları ve veri depolama ekipmanı ve tıbbi ekipman gibi karmaşık uygulamalarda kullanılır.
Diğer PCB türleri arasında esnek PCB, sert PCB ve esnek sert PCB bulunur.
PCBA - Baskılı Devre Kartı Montajı
Baskılı devre kartı montajının kısaltması olan PCBA, doldurulmamış PCB kartını Plated Through Hole (PTH) ve Surface Mounted Technology (SMT) süreçlerinden geçirme sürecinin tamamıdır. Bu işlemler, tüm elektronik bileşenlerin boş PCB kartına yerleştirilmesini ve lehimlenmesini sağlar ve lehim pastası baskısı, bileşen yerleştirme, el, dalga veya yeniden akış lehimleme ve çeşitli QC inceleme biçimlerini içerir.
PCBA'nın Bileşenleri
Bir montaj işlemi sırasında, çalışan bir baskılı devre tertibatı (PCA) veya PCBA oluşturmak için boş bir PCB kartı elektronik bileşenlerle doldurulur veya doldurulur. Açık delik teknolojisi kullanılarak elektronik bileşenler, iletken pedlerle çevrili deliklere monte edilir. SMT kullanılarak, pimlerin iletken pedlerle hizalanmasını sağlamak için bileşenler PCB üzerine yerleştirilir. Elektronik bileşenlerin kartın her iki tarafına sabitlendiği durumlarda, kartın bir tarafındaki bileşenlerin lehimlemeden önce yapıştırıcı kullanılarak tahtaya yapışması gerekir.
Doldurulmuş bir PCBA kartı, aşağıdaki yollardan biri kullanılarak test edilebilir:
Güç kapalıyken, kart görsel olarak veya otomatik optik inceleme aracı kullanılarak incelenebilir.
Güç kapatıldığında, bir analog imza analizi gerçekleştirilebilir. Bu analize "güç kapatma testi" denir.
Güç açıkken, devre içi test gerçekleşir
Son olarak, PCB'nin tasarlandığı şeyi yapıp yapmadığını belirlemek için işlevsel bir test yapılabilir.
Yukarıdaki açıklamalardan, PCBA'nın bir işlem akışına veya tam devre kartına atıfta bulunduğunu, PCB'nin ise elektronik olmayan boş bir baskılı devre kartına atıfta bulunduğunu belirleyebiliriz.

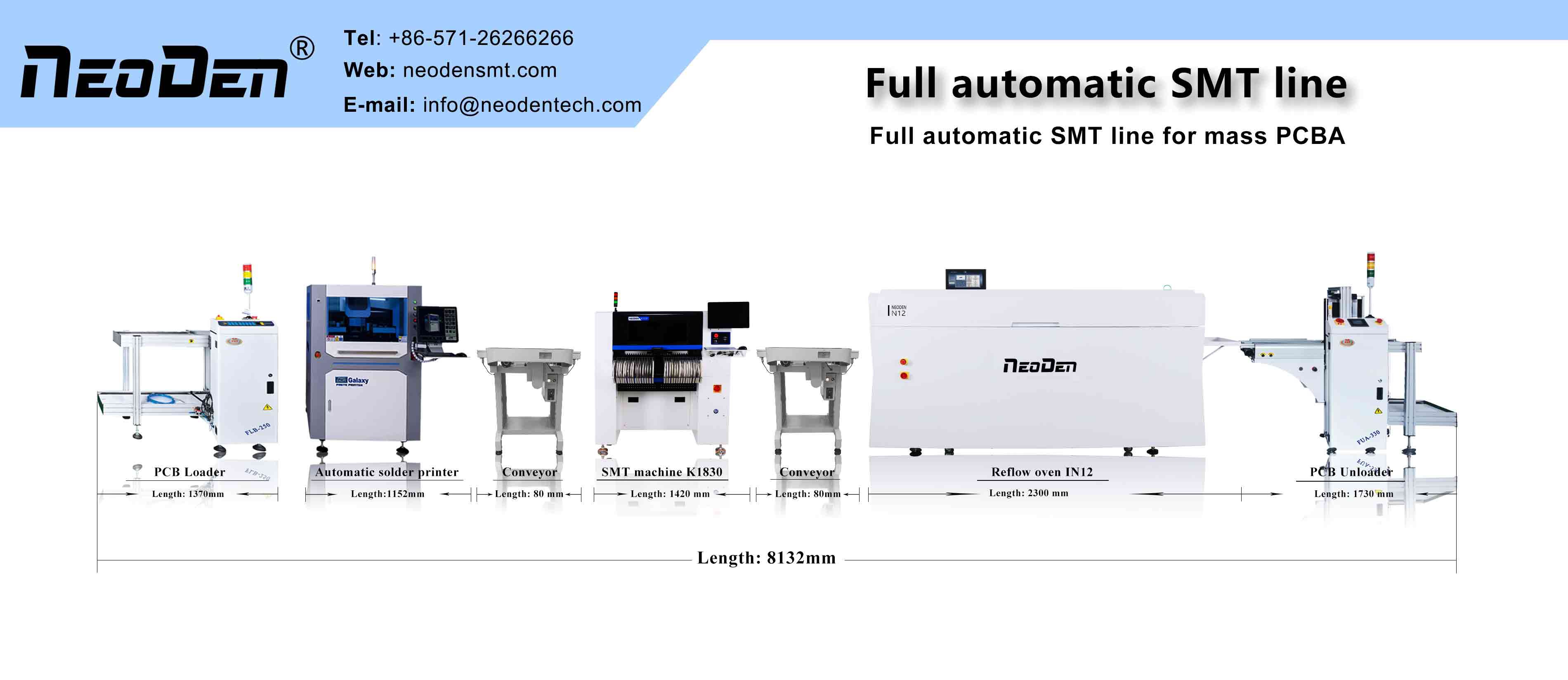

NeoDen, aşağıdakiler de dahil olmak üzere eksiksiz bir montaj hattı çözümleri sunar:SMTreflow fırın, dalga lehim makinesi, çekme ve yerleştirme makinesi, lehim pastası yazıcısı, PCB yükleyici, PCB boşaltıcı, çip mounter, SMT AOI makinesi, SMT SPI makinesi, SMT X-Ray makinesi, SMT montaj hattı ekipmanı, PCB üretim Equipmentsmt yedek parça vb her türlü SMT ihtiyacınız olabilecek makineler, daha fazla bilgi için lütfen bizimle iletişime geçin:
