X-Ray Denetimi Akıllı Üretim Yükseltmelerini Nasıl Sağlar?

Endüstri 4.0'ın tüm dünyayı kasıp kavurduğu günümüz çağında, akıllı üretim, imalat işletmelerinin rekabet gücünü artırması ve yüksek-kaliteli gelişim elde etmesi için temel yol haline geldi. Özellikle elektronik imalat sektöründe,SMT üretim hatlarıüretim verim oranlarını ve 'sıfır-kusurlu' hedeflerini benzeri görülmemiş boyutlara taşıdık. Ancak elektronik ürünler minyatürleşmeye ve yüksek entegrasyona doğru gelişmeye devam ettikçe, geleneksel denetim yöntemleri ciddi zorluklarla karşı karşıya kalıyor-çıplak gözle tespit edilemeyen görünmez kusurlar, sessizce verim artışının gizli katilleri haline geliyor.

Peki karmaşık ambalaj yapılarının altında gerçek kalite şeffaflığına nasıl ulaşılabilir? Cevap yatıyorX-röntgen inceleme teknolojisi. SMT üretim hatlarında 'X-X-ışını görüşü' görevi gören X-ışını, yalnızca geleneksel optik incelemenin kör noktalarını doldurmakla kalmaz, aynı zamanda veriye dayalı öngörüler aracılığıyla-akıllı üretimin ilerlemesini sağlayan temel bir motor görevi görür.

Modern elektronikte, BGA'lar, QFN'ler, LGA'lar ve PoP'ler (Paket Üzerinde Paket) gibi yüksek{0}}yoğunluklu paketleme teknolojileri geniş çapta benimsenmektedir. Bu paketleme yöntemleri yerden tasarruf edip performansı artırırken aynı zamanda lehim bağlantılarını tamamen bileşen gövdesinin altına gizler. Lehimleme kusurları meydana gelirse-boşluklar, soğuk lehim bağlantıları veya köprüleme-gibi geleneksel görsel inceleme veyaAOI (Otomatik Optik İnceleme)onları tespit edemiyoruz.

Bu 'görünmez risk' yalnızca ürün güvenilirliğini tehlikeye atmakla kalmaz, aynı zamanda daha sonraki kullanım sırasında ciddi arızaları tetikleyebilir,{0}}önemli satış sonrası maliyetlere ve hatta marka krizlerine neden olabilir.

AOI, yanlış hizalama, polarite hataları ve eksik bileşenler gibi yüzeye montaj kusurlarını verimli bir şekilde tanımlarken, görünür ışık görüntülemeye olan güveni, bileşen gövdelerine nüfuz etmeyi önleyerek dahili lehim kalitesini değerlendirmede onu etkisiz hale getirir. Bu sırada,SPI (Lehim Pastası Denetimi)yalnızca baskı aşamasında çalışır. Lehim pastası hacmini ve yerleşimini izlerken, yeniden akış sonrası son lehimleme durumunu- değerlendiremez.

Esasen, AOI ve SPI yalnızca 'yüzeyi görür', halbuki X-Ray teknolojisi 'çekirdek'i görür.'

X-X-ışını incelemesi, X-ışınlarının nüfuz ettiği maddenin fiziksel özelliğinden yararlanır. X-ışınları bir PCB'den geçerken, farklı yoğunluktaki malzemeler (örneğin bakır, kalay, plastik, hava) radyasyonu farklı şekilde emer ve dedektörde gri-ölçekli bir görüntü oluşturur. Daha yoğun lehim bağlantıları daha parlak görünürken boşluklar veya çatlaklar karanlık alanlar olarak ortaya çıkar. Bu-tahribatsız,{10}}temassız görüntüleme yöntemi, dahili yapıları hemen görünür hale getirir.

X-Ray yalnızca kusurları 'görmekle' kalmaz, aynı zamanda bunların ciddiyetini de kesin olarak ölçer:

İşeme Oranı Analizi:Algoritmalar lehim bağlantılarındaki iç kabarcıkların oranını otomatik olarak hesaplar. Aşırı boşluk oranları, termal iletkenliği ve mekanik gücü önemli ölçüde azaltarak bunu yüksek-güvenilirliğe sahip ürünler (ör. otomotiv elektroniği, tıbbi cihazlar) için kritik bir kontrol ölçüsü haline getirir.
Köprü ve Kısa Devre Algılama:Lehim bağlantıları BGA ambalajı tarafından tamamen kapatıldığında bile, X-Ray, bitişik lehim topları arasındaki anormal bağlantıları açıkça tanımlayarak olası kısa-devre risklerini önler.
Delaminasyon, Çatlak ve Soğuk Lehim Bağlantı Tanımlaması:Çıplak gözle görülemeyen bu mikroskobik kusurlar, X-Işını görüntülerinde açıkça fark edilebilir.

X-Ray'in AOI'nin yerini almadığını ancak tamamlayıcı bir denetim sistemi oluşturduğunu vurgulamak gerekir. AOI, yüzey kusurlarının yüksek-hızda taranmasını gerçekleştirirken, X-Ray, kritik alanların (BGA'lar, alt kalkanlar ve yüksek-değerli panolar gibi)-derinlemesine doğrulanmasına odaklanır. Yalnızca onların sinerjisi sayesinde kapsamlı, kör-kör nokta-serbest, kaliteli bir savunma oluşturulabilir.

Gerçek akıllı üretim, veriye dayalı kapalı-döngü optimizasyonunu kapsayacak şekilde ekipman otomasyonunun ötesine uzanır.

Üst düzey X{0}}X-Ray ekipmanı, akıllı üretim hatları içindeki veri düğümleri haline gelmek üzere salt 'denetim araçlarının' ötesine geçti. Aşırı boşluk oranları veya lehim topunun yanlış hizalanması gibi anormalliklerin tespit edilmesi üzerine sistem, kusur verilerini gerçek zamanlı olarak yukarı akışlı ekipmanlara (örneğin lehim pastası yazıcıları, alma-ve-yerleştirme makineleri) ileterek otomatik parametre ayarlamalarını tetikler. Örneğin:

Bir partinin sürekli olarak yüksek BGA boşluk oranları sergilemesi halinde sistem, yeniden akışlı lehimleme sıcaklığı profilinde otomatik olarak-ince ayar yapabilir;

QFN ped ıslatma işleminin yetersiz olduğu ortaya çıkarsa, şablon açıklık parametrelerini optimize etmek için geri bildirim yazıcıya yönlendirilebilir.

'Olay sonrası inceleme'den 'sürece müdahale'ye olan bu geçiş, toplu hurda oranlarını önemli ölçüde azaltır ve ilk-geçiş verimini (FPY) artırır.

Röntgen-ekipmanı her gün çok miktarda görüntü ve yapılandırılmış veri üretir. MES (Üretim Yürütme Sistemi) ile entegre olan bu veriler şunları sağlar:

Proses stabilite analizi: Ekipman sapma eğilimlerinin belirlenmesi (örneğin, yerleştirme kafası doğruluğunun azalması, yeniden akış fırını sıcaklık bölgesi anormallikleri);

Kusur modeli kümeleme: Kusur türlerini otomatik olarak kategorize etmek için yapay zeka algoritmalarından faydalanma, mühendislere hızlı kök neden tanımlama konusunda yardımcı olma;

Kestirimci bakım: Planlanmamış arıza sürelerini önlemek için ekipmanın eskimesi veya sarf malzemelerinin değiştirilmesi ihtiyaçları için önceden uyarı verilmesi.

Bu, Endüstri 4.0'ın savunduğu 'tepki vermek yerine tahmin etme' felsefesini somutlaştırıyor.

X-Ray tarafından denetlenen her PCB, dahili lehim bağlantı görüntüleri, boşluk oranı verileri, kusur koordinatları ve daha fazlasını içeren bir dijital kalite profili oluşturur. Bu, yalnızca otomotiv ve havacılık gibi sektörlerdeki katı izlenebilirlik gereksinimlerini karşılamakla kalmıyor, aynı zamanda müşterilere reddedilemez kalite kanıtı sağlayarak pazarın güvenini artırıyor.

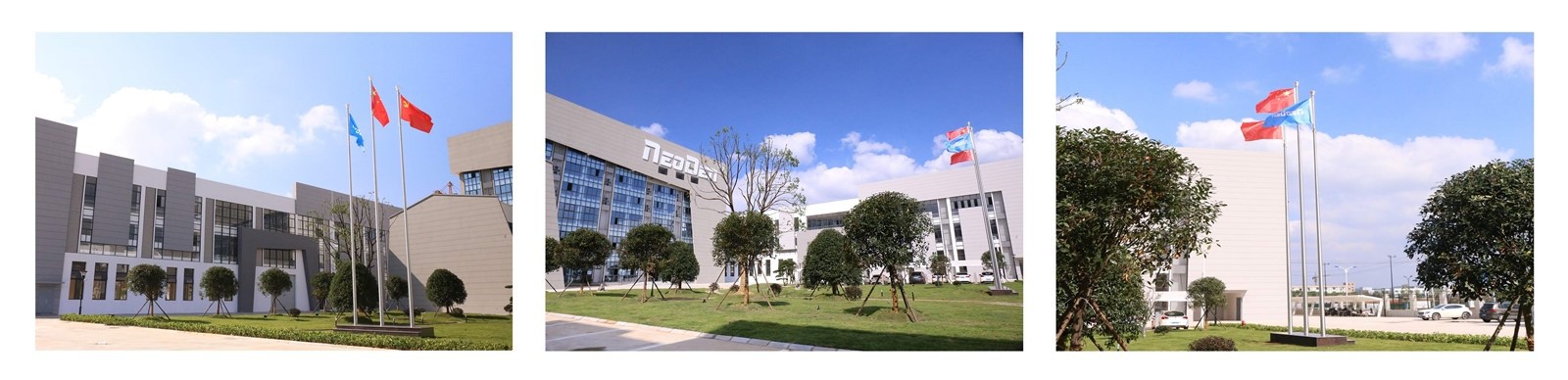

SMT ekipmanlarında on yılı aşkın uzmanlığa sahip Çinli bir üretici olarak NeoDen Tech, yüksek-hassas otomasyon ekipmanlarını 'herkesin erişebileceği' hale getirmeye kararlıdır. 2010 yılında kurulan şirket, 27,000+ metrekarelik modern bir fabrika işletiyor, 70'in üzerinde patente sahip ve dünya çapında 130+ ülkede 10.000'den fazla müşteriye hizmet veriyor.

NeoDen başlattıND56X minyatür yüksek-hassas X-ışını incelemesisistem.

ND56X'in temel avantajları:

Mikro odaklı X-ışını kaynağı:5,8 Lp/mm yüksek-çözünürlüklü dinamik düz panel dedektörle eşleştirilen 15μm odak noktası boyutu, 01005 bileşenleri, BGA lehim topları ve dahili sensör yapıları gibi karmaşık ayrıntıların net bir şekilde görüntülenmesini sağlar.
Çok-açılı akıllı inceleme:Kapsamlı, ölü{2}}açısız-serbest gözlem elde etmek için karmaşık yapısal engelleri zahmetsizce aşarak ±30 derece eğilebilen platformu ve 360 derece dönebilen görüntülemeyi destekler.
CNC Tam Otomatik Denetim:Önceden ayarlanmış çok-noktalı koordinatlar, otomatik dizi taramasına, görüntü kaydetmeye ve rapor oluşturmaya olanak tanıyarak denetim verimliliğini önemli ölçüde artırır.
Yapay Zeka-Gelişmiş BGA Analizi:Sistem, bireysel veya matris lehim toplarını otomatik olarak tanımlar ve işaretler; boşluk oranı, köprüleme ve yanlış hizalama gibi kritik ölçümleri hızlı bir şekilde analiz eder.
Güvenlik Uyumluluğu:Çin Ekoloji ve Çevre Bakanlığı'ndan radyasyon muafiyeti başvurusu alındı (Dosya No.: Yue Huan [2018] No. 1688). Radyasyon dozu 0,5μSv/saat'ten az veya ona eşit, ulusal standartların oldukça altında, yıllık operatör maruziyeti doğal arka plan radyasyonunun -onda birine eşdeğer.
Özelleştirmeyi Aç:Kırıklar, yanlış hizalamalar, boyutsal anormallikler ve daha fazlası için tam otomatik kusur algılamayı mümkün kılan, müşterinin ürün özelliklerine göre özelleştirilmiş görüntü algoritmalarını destekler.

ND56X yalnızca geleneksel SMT lehim bağlantısı denetimi için uygun değildir, aynı zamanda çip paketleme, sensörler, LED'ler, otomotiv elektroniği, tıbbi cihazlar ve diğer alanlardaki iç yapı analizi için de yaygın olarak uygulanabilir. Ar-Ge doğrulaması ve küçük-parti kalite kontrolü için ideal bir seçimi temsil eder.

Bir SMT ekipman üreticisi olarak, ekipman seçiminin akıllı yükseltmelerin başarısını doğrudan belirlediğini biliyoruz. İşte üç temel husus:

Hızlı tarama modlarıyla mikron-seviyesindeki çözünürlüğü (örneğin, 5μm'den az veya eşit) destekleyen ekipmanı seçin.

Yapay zeka destekli kusur tanımayı, MES/SPC sistemleriyle sorunsuz entegrasyonu ve OTA yükseltme özelliğiyle uzaktan tanılamayı destekleyen modellere öncelik verin.

Röntgen-ekipmanı, yüksek-değerli, yüksek-teknik-bariyer varlıklarını temsil eder. Yerelleştirilmiş hizmet ekiplerine, hızlı yanıt mekanizmalarına ve uzun-vadeli teknik bağlılığa sahip bir SMT ekipmanı üreticisinin seçilmesi, üretim hattının istikrarlı çalışmasını sağlamak açısından çok önemlidir. NeoDen, kurulum ve devreye almadan süreç optimizasyonuna ve yıllık kalibrasyona kadar tüm yaşam döngüsü hizmetlerini sunarak yatırımınızın sürdürülebilir değer sunmasını sağlar.

X-radyosu incelemesi, yalnızca bir örnekleme aracı olma rolünü çoktan aşmış ve SMT akıllı üretim ekosistemi içinde vazgeçilmez bir kalite merkezi ve veri motoruna dönüşmüştür. Daha önce görünmez olan lehimleme kalitesini şeffaf hale getirir, pasif taramayı proaktif optimizasyona dönüştürür, böylece otomasyondan akıllı kalite yönetimine gerçek bir sıçrama gerçekleştirir.

Günümüzün yüksek güvenilirlik ve üretim verimi arayışında, iç kalitenin şeffaflığında uzmanlaşmak, akıllı üretimde inisiyatifi ele geçirmekle eşdeğerdir.

NeoDen Hakkında:NeoDen Tech, alma ve yerleştirme makinelerinden, yeniden akış fırınlarına ve X-Ray inceleme sistemlerine kadar tek noktadan SMT çözümleri sunan, dünya çapında lider bir SMT ekipmanı üreticisidir.

Bugün teknik danışmanlarımızla iletişime geçinND56X X-Ray denetim sisteminin üretim hattınız için nasıl özel olarak tasarlanmış akıllı bir yükseltme çözümü sunabileceğini keşfetmek için!
