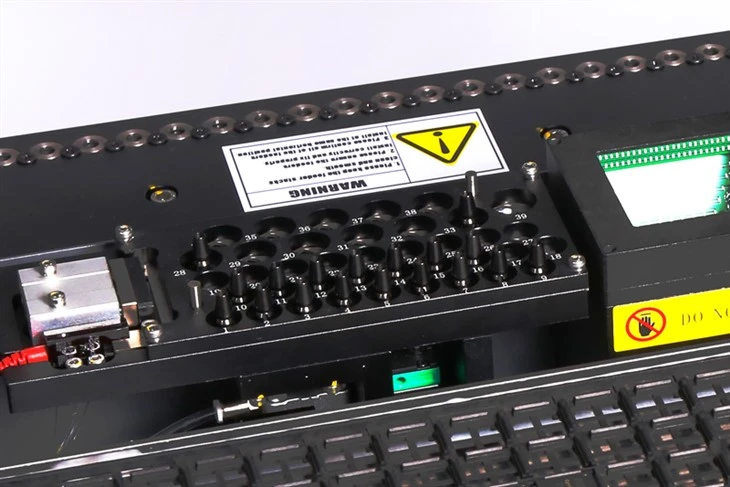

Otomatik Yüksek Hızlı SMT Alma ve Yerleştirme Makinesi
Otomatik Yüksek Hızlı SMT Alma ve Yerleştirme Makinesi
NeoDen 7, altı adet toplama başlığına sahiptir, kullanım kolaylığı, verimlilik, maliyet etkinliği ve artırılmış genişletilebilirlik ve uyumluluk için tasarlanmıştır. Yeni, yüksek verimli lineer servo motorların kullanılması, ana ünitenin aydınlatılması ve sertleştirilmesi ve 14.000 CPH'lik yerleştirme hızının gözden geçirilmesi.
Özellik
1.Entegre uçan görüş sistemi
2.Panasonic servo dalgıç, hassas yerleştirme kafasıyla birleştirilmiş 2 mikron lineer ölçeklerden konum geri bildirimi
3.6 Eşzamanlı toplama kafası
4. 14,000CPH'ye kadar yerleştirme oranları
5.TheGUI (grafik kullanıcı arayüzü) kendi sınıfında Windows® tabanlı yazılımları kullanarak dakikalar içinde programlamaya olanak sağlar
6.Akıllı Besleyiciler ile bileşenleri doğru bir şekilde yerleştirin, yönetin ve takip edin
7. 64'e kadar (tümü 8 mm'de) bant besleyici
8. 0402, LED, BGA, 0.4mmpitch QFP, SMT Konektörleri ve diğerleri dahil olmak üzere çok çeşitli bileşenleri doğru bir şekilde kullanın
9.Destek kesilmiş bant, gevşek, tüp veya tepsi besleyiciler
Şartname
modeli | NeoDen 7 | ||
makine stili | 6 başlı tek portal | ||
hizalama | Sahne Vizyonu | ||
| Azami hız | 14.000 CPH | ||
Besleyici Kapasitesi | Bant besleyici: 64 (tümü 8 mm) | ||
Titreşim besleyici:5 | |||
Tepsi besleyici:5 | |||
Bileşen Aralığı | En Küçük Boyut | 0402 | |
En Büyük Boy | 40x40mm (Kurşun Aralığı 0.4mm) | ||
Maksimum yükseklik | 10 mm | ||
döndürme | ±180° | ||
Yerleştirme Doğruluğu | ±0.01 mm | ||
XY Tekrarlanabilirlik | ±0.01 mm | ||
Pano Boyutu (mm) | Maksimum | 630 x 300 mm | |
630x1200mm | |||
Hava kaynağı | 0.6MPa | ||
Elektrik kaynağı | 110V/220V | ||
Güç | 550W | ||
Dış Boyutlar (cm) | makine boyutu | 142(L)x120(W)x165(H) | |
Ağırlık | Net ağırlığı | 280kgs | |
Brüt ağırlık | 320kg | ||
Neoden, 10 yıllık' tecrübe etmek. Şimdiye kadar, tüm dünyada 130'dan fazla ülkeye ve 10000+ set makineye ihracat yaptık ve pazarda iyi bir üne kavuştuk. Size sadece yüksek kaliteli makineler tedarik etmekle kalmıyor, aynı zamanda mükemmel satış sonrası servis hizmeti de veriyoruz. İyi eğitimli mühendis size her türlü teknik desteği sağlayacaktır.
Hangzhou NeoDen Technology Co, Ltd
Bina 3, Diaoyu Sanayi ve Teknoloji Parkı, No.8-2, Keji Bulvarı, Yuhang Bölgesi, Hangzhou'yu ekleyin，Çin
modeli | NeoDen4 | ||
makine stili | 4 başlı tek portal | ||
hizalama | Sahne Vizyonu | ||
Yerleşim Oranı | Vizyon açık | 5.000 CPH | |
Görüş kapalı | 10.000CPH(Optimum) | ||
Besleyici Kapasitesi | Bant besleyici: 48 (tümü 8 mm) | ||
Titreşim besleyici:5 | |||
Tepsi besleyici:5 | |||
Bileşen Aralığı | En Küçük Boyut | 0201 | |
En Büyük Boy | 32x32mm (Kurşun Aralığı 0,5 mm) | ||
Maksimum yükseklik | 5 mm | ||
döndürme | ±180° | ||
Yerleştirme Doğruluğu | ±0.02mm | ||
XY Tekrarlanabilirlik | ±0.02mm | ||
Pano Boyutu (mm) | Maksimum | 310 x 1500 mm | |
140 x1500mm(1 waffle Tepsili) | |||
Ana kontrol | GUI | ||
Elektrik kaynağı | 110V/220V | ||
Güç | 180W | ||
Dış Boyutlar (mm) | makine boyutu | 870(L)x680(W)x480(H) | |
Paket boyutu | 940(L)x740(W)x600(H) | ||
Ağırlık | Net ağırlığı | 60kg | |
Brüt ağırlık | 80kg | ||
