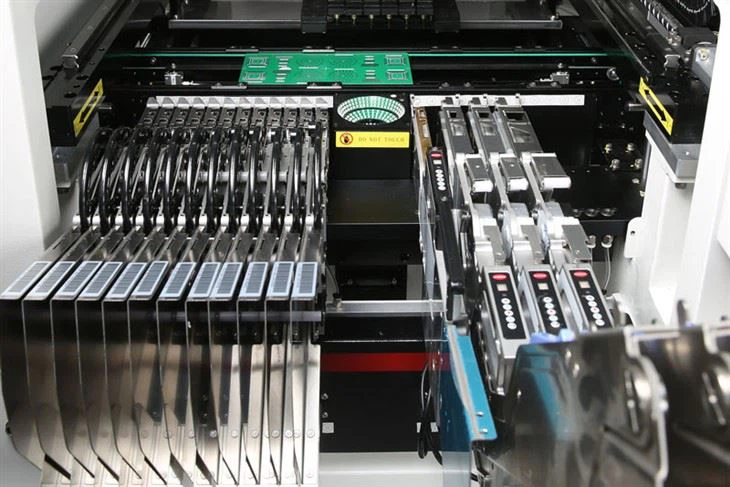

Mark Kameralı Yüksek Hızlı 6 Kafa Otomatik PCB Montaj Makinesi
■ 14.000CPH'ye kadar Yerleştirme Oranı
■ Yerleştirme Doğruluğu ±0,01 mm
■ 53 Adet Bant Besleyici Besleyici Kapasitesi
NeoDen9, istikrarlı ve verimli SMT seri üretimi için tasarlanmış bir Kapalı döngü kontrol sistemidir (Tam Kapalı-Döngü).
Gelişmiş Görüş Sistemi: Bileşen tanıma için Yüksek Hassasiyetli İşaret Kamerası ile tamamlanan, bileşen tanımlama ve PCB konumlandırma yeteneklerini kapsamlı bir şekilde geliştiren Yüksek Çözünürlüklü Uçan Görüş Kamera Sistemini kullanır.
Product Details ofMark Kameralı Yüksek Hızlı 6 Kafa Otomatik PCB Montaj Makinesi
Teknik Parametreler
| Ürün Adı | NeoDen9 Alma ve Yerleştirme Makinesi | Maksimum Montaj Yüksekliği | 16 mm |
| Kafa Sayısı | 6 | PCB Güven Tanıma | Yüksek Hassasiyetli İşaretleme Kamerası |
| Bant Makarası Besleyici Sayısı | 53 (Yamaha Elektrikli/Pnömatik) | Bileşen Tanıma | Yüksek Çözünürlüklü Uçan Görüş Kamera Sistemi |
| IC Tepsisi Sayısı | 20 | XY Hareket geri besleme kontrolü | Kapalı döngü kontrol sistemi |
| Yerleştirme Alanı | 460mm*300mm | XY Tahrik motoru | Panasonic A6 400W |
| Tekrar Konum Doğruluğu | ±0,01 mm | X-ekseni-Tahrik Türü | WON Doğrusal Kılavuz / TBI Taşlama vidası C5 - 1632 |
| Maksimum Montaj Hızı | 14.000CPH | Y-ekseni-Tahrik Türü | WON Doğrusal Kılavuz / TBI Taşlama vidası C5 - 1632 |
| Ortalama Montaj Hızı | 9.000CPH | Basınçlı Hava | >0.6Mpa |
| Makine Ağırlığı | 500kg | Giriş Gücü | 220V/50HZ (110V/60HZ Alternatif) |
| Makine Boyutu | U1220mm*G800mm*Y1350mm |
Müşterinin fabrikasından canlı gösteri hattıOtomatik PCB Montaj Makinesi
Nozulların boyut karşılaştırması
|
Modeli |
Tavsiye(İmparatorluk sistemi) |
|
CN030 |
0201 |
|
CN040 |
0402(optimal) |
|
CN065 |
0402,0603 vb. |
|
CN100 |
0805,diyot,1206,1210 vb. |
|
CN140 |
1206,1210,1812,2010,SOT23,5050 vb. |
|
CN220 |
SOP serisi IC'ler,SOT89,SOT223,SOT252 vb. |
|
CN400 |
5 ila 12 mm arası IC'ler |
|
CN750 |
12 mm'den büyük IC'ler |
|
YX01 |
3528 serisi Yumuşak boncuk |
|
YX02 |
Yüksek güçlü lamba boncukları |
|
YX03 |
11 mm'den 17 mm BGA'ya kadar çipler ve BGA |
|
YX04 |
17 mm'den büyük çipler ve BGA |
|
YX05 |
4148 dairesel diyot |
|
YX06 |
3535 top şeklinde LED (Küresel yükseklik 1,4 mm, toplam yükseklik 1,9 mm) |
NeoDen, 14 yıllık deneyime sahip güvenilir bir üreticidir. Şu ana kadar 130'dan fazla ülkeye ve tüm dünyada 10000+ makine setine ihracat yaptık ve pazarda iyi bir itibar kazandık. Size yalnızca yüksek-kaliteli makineler sağlamakla kalmıyoruz, aynı zamanda mükemmel-satış sonrası hizmeti de sağlıyoruz. İyi-eğitimli mühendis size her türlü teknik desteği sağlayacaktır.
Ana ürünlerimiz, PCB/LED üretimi için bir SMT hattı kurabilen al ve yerleştir makinesi, yeniden akış fırını ve lehim yazıcısıdır. İlgi alanlarınız varsa lütfen bizimle iletişime geçmekten çekinmeyin.
Günlük bakımı güçlendirin
P&P makinesi, sabit sıcaklık ve nem ile temiz bir çalışma ortamı gerektiren-yüksek doğruluklu bir cihazdır, dolayısıyla rutin bakım yapılması gerekir.Operatör için gereksinimler
● Operatör, alma ve yerleştirme makinesi tipini güvenli bir şekilde çalıştırmak için gereken tüm beceri ve bilgileri tam olarak kapsayan temel operatör eğitimini almalıdır.
● Kesinlikle ekipmanın talimatlarına aykırı olarak çalışmak. Sorunlu bir makineyi kullanmayın. Arıza ortaya çıktığında makineyi durdurun ve-satış sonrası hizmet personeliyle iletişime geçin, sorun çözüldükten sonra çalışmaya yeniden başlayın.
● Operatör konsantre olmalı,
Gözlem-- soyma kutusunun çalışmaması, plastik bantın kırılması vb. gibi anormal bir durum olup olmadığını görmek için.
Dinleme - yerleştirme başlığından gelen gürültü, kayıp bileşenin sesi, konveyörün garip gürültüsü vb. gibi garip bir sesin olup olmadığı.
El işi-- besleyicinin takılması, yerleştirme konumunun düzeltilmesi vb. gibi bazı küçük sorunları zamanında çözün. Ana makine gövdesinde veya devrede sorun varsa, lütfen satış sonrası personele danışın. Büyük bir sorunu azaltmak/önlemek için önlemler formüle edin.
Detaylar
Hakkımızda
fabrika
sertifikasyon
sergi
SMT üretim hattı nedir?
SMT montaj hattı olarak da adlandırılır
SMT devreyi üreten yeni teknolojidir. Yıllar önce insanlar devre kullanan kablolar üretiyordu, bu nedenle elektronik ürünler büyüktü ve kullanımı ve yanlarında taşınması zordu. Böylece devre gelişir, yön küçülür, sonra insanlar PCB'yi icat etti, devreyi küçük bir PCB'ye koyabildi ve daha sonra PCB'deki dirençleri, kapasitörleri dışarı çıkarmak için bileşenler icat edildi. Bu süreçte derecelendirilen tüm teknolojiler SMT'dir.
Geleneksel elektronik bileşenler, cihazın yalnızca birkaç onda biri kadar bir hacme sıkıştırılarak doğrudan yüzey montaj bileşenlerinin yapıştırılmasına, montaj teknolojisinin baskılı devre kartı yüzey konumu üzerine basılmıştır.
Geleneksel süreçle karşılaştırıldığında SMT, yüksek yoğunluk, yüksek güvenilirlik, düşük maliyet, minyatürleştirme, ses alanı otomasyonu ve diğer beş özelliğe sahiptir.
