Otomatik PCB Montaj Makinesi
■ 20.000CPH'ye kadar Yerleştirme Oranı
■ Yerleştirme Doğruluğu 0,01 mm

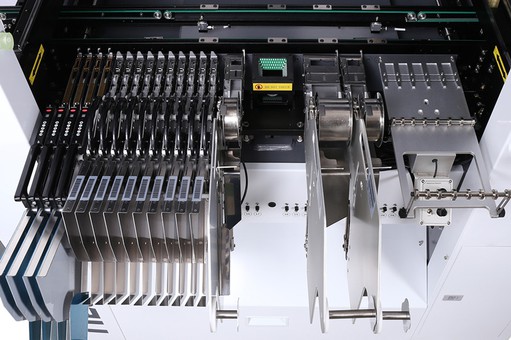

■ 80 adet 8mm bant besleyicinin Besleyici Kapasitesi
NeoDen N10P, güçlü yapılandırması ve yüksek-düzey otomasyonu ile SMT üretim hızınızı ve veriminizi artırmak için tasarlanmış, yüksek-performanslı, Yüksek Hızlı bir Alma ve Yerleştirme Makinesidir.
Akıllı Görüş: Çift İşaretli Kamera + Ön Uçan Kamera + IC Kameradan oluşan kapsamlı bir Kamera Yapılandırmasına sahiptir. 0201'den 40mm×40mm'ye (Maks. Yükseklik 16mm) kadar geniş bir Bileşen Aralığını destekler.
Product Details ofOtomatik PCB Montaj Makinesi
NeoDen n10P Otomatik PCB Montaj Makinesi
ÖzelliğiOtomatik PCB Montaj Makinesi

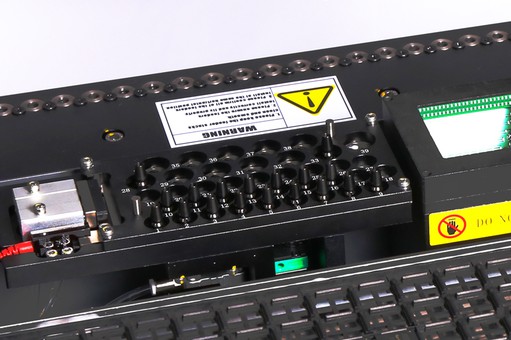

1. Sisteme otomatik nozul değiştirme fonksiyonu eklenmiştir. 39 nozul konumları entegre yerleştirme hızını ve esnekliğini artırır.
2. IC kamera, IC fotoğraflarının boyutunu artırır ve otomatik püskürtme ucu değişimiyle otomatik kalibrasyon gerçekleştirir.
3. Meme yüksekliğinin otomatik kalibrasyonu.
4. Bir atık kutusu ekleyerek malzemenin geri dönüştürülme rahatlığını artırın.
Eş zamanlı besleme kapasitesinin sayısını artırmak için 5. 80 bant besleyici.
Otomatik PCB Montaj Makinasının Teknik Parametreleri
| Kafa Sayısı | 8 | Hız | 20.000CPH (Maks.) |
| Pozisyon Doğruluğu | ±0,01 mm | Bileşen Aralığı | Uçan Kamera: 0201-22mmx22mm |
| PCB Boyutu | Min. 50mmx50mm | IC Kamera: 0201-40mmx40mm | |
| Maks.: 450mm*1500mm (IC tepsisi olmadan) | Maksimum Yükseklik: 16mm | ||
| 395mm*1500mm (IC tepsisiyle) | Güç | 600W, Tek fazlı, 220V/110V, 50Hz/60Hz | |
| PCB Kalınlığı | 0,2 mm-3,5 mm | Besleyici Kapasitesi | Bant ve Makara: 80 adet (33 ön+47 arka) |
| Hava Kaynağı | 0.6Mpa-0.8Mpa | IC Tepsisi: 1 | |
| Akış hızı | 37L/dak | Ağırlık | 1.000kg |
| Boyut | 1289mmx1254mmx1386mm | Ambalaj Boyutu | 1320mmx1290mmx1456mm |
Detaylar
Aksesuarlar
|
Alet Kutusu(14inç)*1 Tava başlı çapraz vida seti(5*10)*5 |
Fincan başlı vidalar (5*14)*5 M5 düz ara parçalar*5 M5 elastik ara parçaları*5 Fincan başlı vidalar (4*16)*5 M4 düz ara parçalar*5 M4 elastik ara parçaları*5 Kravatlar*4 PCB Konumlandırma bloğu düzeneği*1 PCB Konumlandırma Bloğu*9 Yuvarlak mıknatıslar (D10*2)*9 Besleyici solenoid valfı(333-C4ZP)*1 Meme: 10 adet (CN040-1PC; CN065-2PCS; CN100-2PCS; CN140-2PCS; CN220-1PC; CN400-1PC; CN750-1PC) Demo PCB*1 Fare ve klavye tepsisi *1 Monitör Standı*1 Güç kablosu: 1 |
