SMT PCB Montaj Makinesi
PCB Pick and Place Otomasyonu
Bu otomatik SMT hattı, uygun fiyatlarla prototipleme ve küçük-orta için uygundur.
YouTube'daki videoya göz atın: https://www.youtube.com/c/NeoDenTechnology
model | YS350 |
Boyutlar | 850×720×1650mm |
Platform Boyutu | 320×400mm |
PCB Boyutu | 250×350 mm |
Şablon Boyutu | 550×680mm |
Yazdırma hızı | 0 ~ 8000mm / min |
PCB Kalınlığı | 0.2 ~ 2.0mm |
PCB Ayarlama aralığı | Ön/Yan +10mm |
Platform yüksekliği | 180mm |
Tekrarlanabilirlik | ±0,02 mm |
Konumlandırma modu | Dış/Referans deliği |
güç kaynağı | 220V 50HZ/60HZ |
ağırlık | 300Kg |
| Ürün adı | NeoDen4 pick and place otomasyon makinesi |
Makine Stili | 4 Başlı Tek Gantry |
Yerleştirme Oranı | 4000CPH |
Dış Boyut | L 680 * W 870 * H 460mm |
Maksimum uygulanabilir PCB | 290mm * 1200mm |
Besleyiciler | 48 adet |
Ortalama çalışma gücü | 220V/160W |
Bileşen Aralığı | En Küçük Boyut: 0201 |
En Büyük Boyut: TQFP240 | |
Maksimum Yükseklik: 5mm |

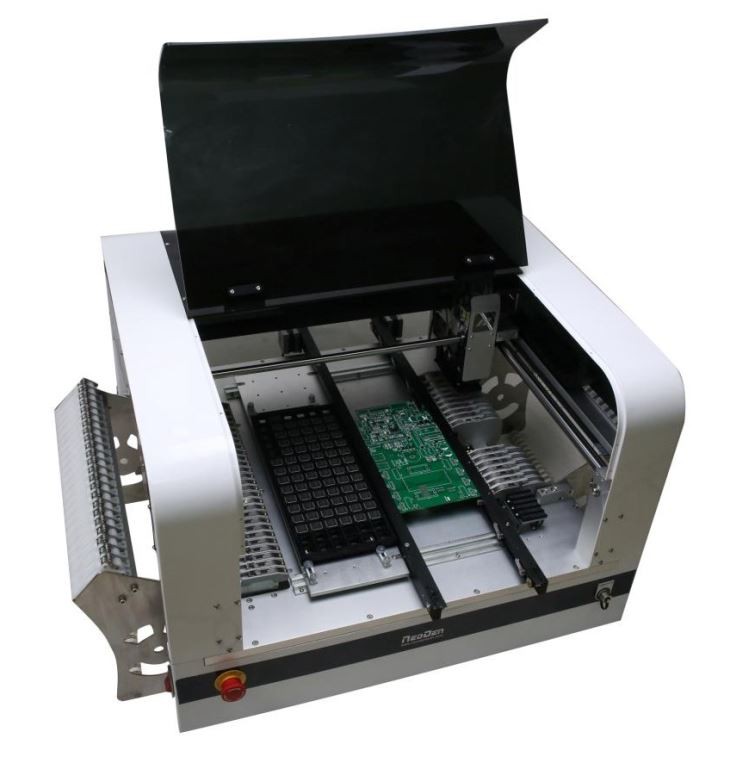

NeoDen4, bileşen esnekliği, PCB esnekliği ve üretim esnekliğinden oluşan bir çekme ve yerleştirme makinesidir.
0201, BGA, QFN montajlarını destekleyebilecek çift CCD kamera, otomatik ray, otomatik elektronik besleyici ve 4 yerleştirme kafası ile donatılmıştır.
model | Yeniden Akıtma Lehimleme T-5L |
Bileşen Maksimum Yüksekliği | 55mm |
Bileşen Standart Yüksekliği | 20mm |
Konveyör Genişliği | 300mm |
Isıtma Bölgeleri | 5 |
Tepe Gücü | 7000W |
Ambalaj Boyutu | 190x70x128cm |
Brüt Ağırlık | 220kg |
Yerleşim Videosu
Garanti: NeoDen4 ve diğer makineler için satın alma zamanından itibaren 1 yıl ve ömür boyu satış sonrası destek.
Ambalaj: Non-fumigation Ahşap kasa
Teslimat: DHL/FEDEX/UPS/EMS/deniz/hava yoluyla veya müşteri tarafından atanır.
Ödeme: Sevkiyat öncesi% 100 T / T.
geri besleme
Her şeye yardım ettiğiniz için tekrar teşekkür ederim. Biraz zor oldu ama çok daha iyi hale getirdin.
Anlayışınız ve sabrınız için gerçekten minnettarım. Bu durumdan birkaç iş arkadaşıma bahsettim ve verdiğiniz hizmetten de etkilendiler.
Gelecekte onlardan sana iş getirebileceğimden umutluyum. Bu deneyim bana şirketinizin zor bir durumda bile ne kadar destek olduğunu gösterdi ve bu çok şey ifade etti.
Pek çok şirket sizin gibi müşterilerin ilgi alanlarına bu kadar anlayışlı ve göz kulak olmazdı, bu unutulmayacak.
Şirketinizden ve hizmetinizden haberdar olmaları için bunu birkaç kişiye iletmemi sağlayacağım.
——ABD'li müşteriden geri bildirim
Hakkımızda
Zhejiang Neoden Technology, 10 yıllık deneyime sahip profesyonel bir tedarikçidir ve müşteriler için tek elden SMT çözümleri sunar, anahtar ürünler pick&-place makineleri, yeniden akışlı fırın ve lehim yazıcıdır. Şu anda, 10000' den fazla makine seti sattık ve dünyanın 130'dan fazla ülkesine ihraç ettik ve pazarda iyi bir üne sahip olduk.
Neden NeoDen'i Seçmelisiniz?
nitelik
1. nesil TM220A'nın 4.
1. 0603, SOT23, MSOP20:https://www.youtube.com/watch?v=Vdg1c-LzkRk
2. NeoDen4 bir SOM100 inşa:https://youtu.be/6-JrNvjJYMw
Ayrıca, NeoDen 2015 yılından bu yana TUV NORD CE sertifikasına sahip, nazik referans için belgeleri ekledi.
Uygun maliyetli
NeoDen PnP makineleri, yüksek doğruluk, istikrarlı performansı, uygun fiyatlarla güvenilir kalitesi nedeniyle yaygın olarak desteklenmektedir.
Prototiplemeden üretime.
NeoDen ürünleri, prototipleme veya küçük-orta parti üretimi yapmak isteyen ev üreticileri, start-up sahipleri, laboratuvar araştırmacıları veya elektronik mühendisleri için özel olarak tasarlanmıştır.
Bileşen aralığı: 0201, 0402, SOT, SÇP, TQFP, BGA, QFN, vb.
Kullanımı kolay
Dahili bir bilgisayarla, makineyi görüntülemek ve kontrol etmek için yalnızca bir monitöre ve klavyeye ihtiyacınız vardır.
A. PCB tasarım yazılımından (AD, Eagle, KiCad, Upverter, vb.) koordinat dosyaları oluşturun.
B. PCB düzeniniz yoksa, görme sisteminin yardımıyla bir çalışma dosyasını kolayca programlayabilirsiniz.
