Baskılı Devre Kartı Montajı
Baskılı devre kartı montajı NeoDen4 Videosu
Baskılı devre kartı montajı NeoDen4
Özellik
Dördüncü baskılı devre kartı düzeneği NeoDen4, NeoDen Tech'in tamamen bağımsız fikri mülkiyete sahip bağımsız bir ürünüdür.
Masaüstü pick-and-place makineleri alanında yüksek hassasiyetli görüntüleme sistemiyle öne çıkıyor.
PCB'leri yüzeye montaj teknolojisiyle (SMT) doldurmak, devre tasarımının kendisi kadar zorlu olabilir ve NeoDen4, kullanıcıya çok çeşitli paketlemelerde çok çeşitli bileşenlerle çalışmak için gerekli tüm araçları sağlar.
NeoDen4 bir taklit değildir. Basit, hassas ve esnek alma ve yerleştirme işlevselliği sağlamak için baştan sona tasarlanmış orijinal bir tasarımdır.
Prototipleme ve küçük üretim serileri için ideal olmasının yanı sıra, büyük miktarlarda kart üretme görevini de aynı ölçüde yerine getiriyor: NeoDen makinelerinin tamamındaki PCB'ler tek bir NeoDen4 kullanılarak üretiliyor.
Şartname
| Ürün adı | NeoDen4 baskılı devre kartı montajı |
|
Makine Stili |
4 Başlıklı Tek Gantry |
|
Yerleştirme Oranı |
4000 CPH |
|
Dış Boyut |
U 680*G 870*Y 460mm |
|
Uygulanabilir maksimum PCB |
290mm * 1200mm |
|
Besleyiciler |
48 adet |
|
Ortalama çalışma gücü |
220V/160W |
|
Bileşen Aralığı |
En Küçük Boyut: 0201 |
|
En Büyük Boyut: TQFP240 |
|
|
Maksimum Yükseklik: 5mm |
Detaylar
Oto raylar
A. Destek doğrudan konvansiyonel konveyöre bağlanır.
B. Besleme pozisyonunu istediğiniz bir konuma ayarlayın.
C. Çok uzun tahtaları kolayca monte edin.
Dört Nozul
Herhangi bir boyutta nozul takılabilir
Askıya alınmış, tamamen simetrik bir tasarıma sahip
Aynı anda 360 derecelik montaj
Görüntü sistemi
(yukarı ve aşağı bakan kamera)
Donatmakyüksek hızlı endüstriyel CCD kameralarla
0201'den itibaren yerleştirme doğruluğunda büyük iyileştirmeBGA (BGA)

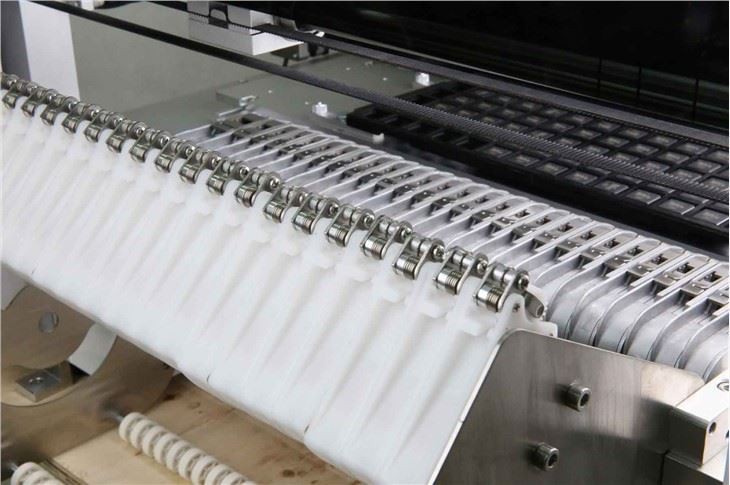

Elektronik besleyiciler
8mm bant ve makaralı besleyiciler
Besleme hatası düzeltme tekniğini benimser
5 ayrı tüpe kadar idare edin
Paket
Bakım
1. Onarım ve kalibrasyon, yetenekli mekanik teknisyenler tarafından yapılmalıdır. Parçaları değiştirirken lütfen NeoDen tarafından tedarik edilen parçaları kullanın. Standart dışı parça kullanımından kaynaklanan herhangi bir kazadan sorumlu değiliz.
2. Uzman olmayan kişiler tarafından yapılması durumunda oluşabilecek elektrik çarpmalarını önlemek için elektrik onarımları, bakımları (kablolama dahil) profesyonel elektrikçiler veya NeoDen veya distribütörlerimizin teknik personeli tarafından yapılmalıdır.
3. Herhangi bir parçanın onarımı, kalibrasyonu veya değiştirilmesinden sonra Cıvata-Somunların sıkıldığından emin olun.
Tek elden SMT montaj üretim hattı sağlayın
SSS
Q1:Yazılım güncellemeleri sağlıyor musunuz?
A: Makinemizi satın alan müşterilerimize, ücretsiz yazılım yükseltmeleri sunabiliyoruz.
Q2: Bu tür bir makineyi ilk defa kullanıyorum, kullanımı kolay mı?
A: Makinenin nasıl kullanılacağını öğreten İngilizce kullanım kılavuzumuz ve kılavuz videomuz var.
Hala sorunuz varsa lütfen e-posta / skype / whatapp / telefon / trademanager çevrimiçi hizmetimiz aracılığıyla bizimle iletişime geçin.
Q3: Minimum Sipariş Adedi?
A: 1 set makine, karışık sipariş de kabul edilir.
