Elektronik aletlerle dolu bir dünyada yaşamaya rağmen, elektronik hala gizemli bir perdeyi koruyor. Elektronik projelerin işleyiş mekanizmaları çok soyut gibi gözüküyor, zira aletlerin çalışmasını sağlamak için hiçbir şeyden uzak çalışma görülemiyor. Hareketli dişliler, miller ve benzerleri olmadan, baskılı devre kartında görsel olarak hiçbir şey olmaz. Akımın akışını göremezsiniz, sadece ondan sonuçlar. Bu nedenle, bir hobi olarak elektronik yapmak, pek çok gelecekteki elektronik proje üreticisi için göz korkutucu görünüyor. Arkasındaki teoriyi tam olarak anlamadan bir şeyler inşa etmek düşünülemez görünüyor.
Fakat gerçekte, arkasındaki teori hakkında az bir anlayışa sahip projeler inşa etmek mümkündür. Elektronik teorisi bilgisi, yararlı olmaktan çok daha fazla kendini kanıtlayacak olsa da, basit ama faydalı projeler inşa etmenin önemli bir parçası değildir. Başlamak için iyi bir yol, öncelikle bir devre kartında kullanılan bileşenleri ve işlevlerini tanımaktır.
Bir Baskılı Devre Kartı - Hiç uyumayan bir şehir
Bu New York havadan görünümü size Baskılı Devre Kartlarını hatırlatmıyor mu? Şehirlerin işleyişine benzer şekilde, bir PCB üzerindeki bileşenler, cihazlarımızı güçlendirmek için eksiksiz bir sistem oluşturmak üzere birlikte çalışır. Bu satırlar boyunca bir kez düşündüğünüzde, bir PCB üzerinde çok farklı bileşenlere sahip olma kavramı artık bir fikir olarak dışlanmış görünmeyecektir. Başlamanıza yardımcı olmak için, Baskılı Devre Kartlarına monte edilmiş, yaygın olarak kullanılan 15 elektronik bileşeni tanıtacağız!
1. Dirençler
Eksenel dirençler ve renkli direnç renk kodları Dirençler PCB'lerde en sık kullanılan bileşenlerden biridir ve muhtemelen anlaşılması en kolay olanıdır. İşlevleri, elektrik gücünü ısı olarak dağıtarak akımın akışına karşı koymaktır. Farklı malzemelerden yapılmış çok sayıda farklı tipte gelirler ancak hobisi en iyi tanıyan klasik direnç, hem uzun uçlarında hem de renkli halkalarla yazılı olan gövdeli 'eksenel' dirençlerdir. Bu halkalar, direnç değerlerini gösteren bir koddur. Bunun nasıl yapılacağından emin değilseniz, direnç renk kodlarının deşifre edilmesi ile ilgili makalemize bakın !
2. Kondansatörler
PCB üzerine monte edilmiş Radyal Elektrolitik Kondansatörler Kondansatörler, bir PCB üzerinde bulacağınız bir sonraki en yaygın bileşendir ve genellikle yalnızca dirençler tarafından sayıca fazladır. Kondansatörlerin işlevi geçici olarak elektrik yükünü tutmak ve devrede başka bir yerde daha fazla güç gerektiğinde serbest bırakmaktır. Bunu tipik olarak, yalıtkan veya dielektrik bir malzeme ile ayrılmış iki iletken tabaka üzerinde zıt yükleri toplayarak yapar. Kapasitörler genellikle iletken veya dielektrik malzemeye göre sınıflandırılır, bu da yüksek kapasitanslı elektrolitik kapasitörler, farklı polimer kapasitörler ve daha stabil seramik disk kapasitörler arasında değişen özelliklere sahip birçok tipe yol açar. Bazılarının eksenel dirençlere benzer görünümleri vardır, ancak klasik kapasitör, iki ucun aynı uçtan çıkıntılı olduğu radyal bir stildir.
3. İndüktörler
Farklı indüktör tipleri (kaynak: eeweb)
İndüktörler, dirençler ve kapasitörler ile birlikte lineer pasif bileşenler ailesinde sonuncudur. Kondansatörler gibi, aynı zamanda enerji depolarlar, ancak elektrostatik enerjiyi depolamak yerine, indüktörler enerjiyi akımın içinden geçtiğinde oluşan manyetik alan biçiminde depolarlar. En basit indüktör bir tel bobinidir. Sargı sayısı arttıkça, manyetik alan ve dolayısıyla endüktans da artar. Onları çeşitli şekillerde gelen manyetik bir çekirdeğin etrafına sarılmış olarak bulabilirsiniz. Bu, manyetik alanı büyük ölçüde ve dolayısıyla depolanan enerjiyi yükseltmeye yarar. İndüktörler genellikle belirli sinyalleri filtrelemek veya engellemek için kullanılır, örneğin, radyo ekipmanındaki parazitleri engellemek veya anahtarlamalı güç kaynaklarında AC sinyallerini değiştirmek için kapasitörler ile birlikte kullanılır.
4. Potansiyometreler
Potansiyometreler bir değişken direnç biçimidir. Genelde döner ve doğrusal tiplerde bulunurlar. Döner bir potansiyometrenin topuzu çevrilerek, sürgü teması yarı dairesel bir direnç üzerinde hareket ettirilirken direnç değişir. Klasik bir döner potansiyometre örneği, döner potansiyometrenin yükselticiye giden akım miktarını kontrol ettiği radyolardaki ses seviyesi denetleyicisidir. Doğrusal potansiyometre aynıdır, ancak rezistans üzerindeki kaydırıcı kontağı doğrusal olarak hareket ettirilerek direnç değişmez. Alanında ince ayar gerektiğinde harikalar.
5. Transformatörler
Farklı transformatör tipleri Transformatörlerin işlevi, elektrik enerjisini bir devreden diğerine, gerilimde bir artış veya azalma ile aktarmaktır. Gerilimin 'dönüştürüldüğünü' söyleyebilirsin. İndüktörlere benzer şekilde, bunlar etrafına sarılmış en az iki tel bobinli yumuşak bir demir çekirdekten oluşur - birinci veya kaynak devre için birincil bobin ve enerjinin aktarıldığı devre için ikincil bobin. Telgraf direklerinde büyük endüstriyel transformatör görmüş olabilirsiniz; bunlar gerilimi, genellikle birkaç yüz bin volt olan havai iletim hatlarından, ev kullanımı için gerekli olan birkaç yüz volt'a düşürür.
6. Diyotlar
Uzun kablo, delikli bir LED cihazındaki anotu gösterir Tek yönlü bir caddeye çok benzeyen bir diyot, akımın yalnızca bir yönde, anottan (+) katoda (-) kadar akmasına izin veren bir cihazdır. Bunu, bir yönde sıfır direnç ve diğer yönde yüksek direnç göstererek yapar. Bu özellik, akımın yanlış yönde akmasını engellemek için kullanılabilir; bu, hasara neden olabilir. Hobileri ile en popüler diyot, ışık yayan diyot veya LED'dir. İsmin ilk bölümünün önerdiği gibi, ışık yaymaya alışkındırlar, ancak birisini lehimlemeye çalışan herkes bilir, bunun bir diyot olduğunu, bu nedenle yönelimin doğru olması önemlidir, aksi halde LED yanmaz .
7. Transistörler
Bireysel Paketlenmiş Bipolar Eklem Transistörleri (BJT) Transistörler, modern elektroniklerin temel yapı taşları olarak kabul edilir. Tek bir IC çipinde birkaç milyar bulunabilir. Ancak transistörler basit amplifikatörler ve elektronik anahtarlardır. En yaygın tip olarak bipolar transistörle birlikte birkaç tipte gelirler. Daha sonra NPN ve PNP versiyonlarında kategorize edilebilirler. Bipolar transistörler 3 pime sahiptir - taban, toplayıcı ve verici. Bir NPN tipi için, bir akım (genellikle küçük bir akım) tabandan yayıcıya akarken, akımın (genellikle çok daha büyük) kolektörden yayıcıya akmasına neden olan başka bir devreyi açar. Bir PNP transistöründe, yönler tersine çevrilir. Alan etkisi transistörleri veya FET'ler olarak adlandırılan başka bir transistör tipi, diğer devreyi etkinleştirmek için bir elektrik alanı kullanır.
8. Silikon Kontrollü Doğrultucu (SCR)
Tristörler olarak da bilinen Silikon Kontrollü Doğrultucular (SCR), transistörlere ve diyotlara benzer - aslında, aslında birlikte çalışan iki transistördür. Ayrıca üç ucu da var ama üç yerine dört silikon katmandan oluşuyor ve amplifikatör değil sadece anahtar işlevi görüyorlar. Bir başka önemli fark, anahtarı etkinleştirmek için sadece tek bir darbeye ihtiyaç duyulmasıdır, oysa, tek bir transistör durumunda akımın sürekli uygulanması gerekir. Daha büyük miktarlarda gücü değiştirmek için daha uygundurlar.
9. Bütünleşik Devreler
IC'ler veya entegre devreler tam olarak öyledir, bunlar yarı iletken malzeme gofretlerine daraltılmış devreler ve bileşenlerdir. Tek bir yongaya sığabilecek çok sayıda bileşen, ilk hesap makinelerine ve şimdi de güçlü bilgisayarlardan akıllı telefonlardan süper bilgisayarlara neden oldu. Bunlar genellikle daha geniş bir devrenin beyinleridir. Devre tipik olarak, tüm şekil ve boyutlarda olabilen ve gövdeden dışarı uzanan kurşunlar veya örneğin doğrudan BGA yongalarının altındaki temas pedleri gibi görünen temaslara sahip siyah plastik bir mahfaza içine yerleştirilmiştir.
10. Kristal Osilatörleri

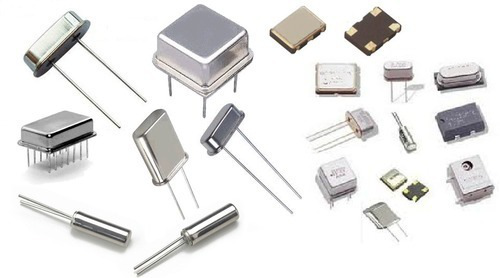

Kristal osilatörler, hassas ve kararlı zamanlama elemanları gerektiren birçok devrede saati sağlar. Fiziksel olarak bir piezoelektrik materyalin, kristalin salınmasına, dolayısıyla ismine neden olarak periyodik bir elektronik sinyal üretirler. Her kristal osilatörü, belirli bir frekansta titremesi için tasarlanmıştır ve diğer zamanlama yöntemlerine kıyasla daha stabil, ekonomik ve küçük bir form faktörüne sahiptir. Bu nedenle, genellikle mikrodenetleyiciler için hassas zamanlayıcılar olarak veya daha yaygın olarak kuvars kol saatlerinde kullanılırlar.
11. Anahtarlar ve Röleler
Bir Grove döner anahtar ve Grove rölesi Basit ve kolayca gözden geçirilemeyen bir bileşen olan anahtar, açık veya kapalı bir devre arasında geçiş yaparak, devre içindeki akım akışını kontrol etmek için basit bir güç düğmesidir. Kaydırıcı, döner, basmalı düğme, kol, toggle, anahtar anahtarları arasında değişen fiziksel görünümde biraz değişiklik gösterirler ve liste devam eder. Benzer şekilde, bir röle, akım içinden akarken bir tür geçici mıknatıs gibi olan bir solenoid üzerinden çalıştırılan bir elektromanyetik anahtardır. Anahtar olarak işlev görürler ve ayrıca küçük akımları daha büyük akımlara yükseltebilirler.
12. Sensörler
Seeed Grove Sisteminden gelen sıcaklık , ultrasonik mesafe ve ışık sensörü modülleri Sensörler, işlevi çevresel koşullardaki değişiklikleri tespit etmek ve devrede diğer elektronik bileşenlere gönderilen bu değişime karşılık gelen bir elektrik sinyali üretmek olan cihazlardır. Sensörler, enerjiyi fiziksel bir fenomenden elektrik enerjisine dönüştürürler ve bu yüzden de etkilidirler, dönüştürücüler (enerjiyi bir formda diğerine dönüştürürler). Direnç sıcaklık detektöründeki (RTD) bir direnç tipinden, televizyonun uzaktan kumandası gibi uzak sinyalleri algılayan LED'lere kadar herhangi bir şey olabilir. Nem, ışık, hava kalitesi, dokunma, ses, nem ve hareket sensörleri gibi çeşitli çevresel uyarıcılar için çok çeşitli sensörler mevcuttur.
