giriiş
SMTSPImakineÜretim verimliliğini ve ürün kalitesini daha da artırmak için otomatik inceleme ve veri analizini gerçekleştirmek için otomatik SMT üretim hattı ile birleştirilebilir. Aynı zamanda, büyük miktarda üretim verilerinin toplanması ve analizi yoluyla, şirketler üretim verimliliğini ve maliyet kontrolünü artırmak için üretim süreçlerini ve prosedürlerini sürekli olarak optimize edebilir.
Bu makalede, SPI ekipmanının SPI, bireysel ihtiyaçlar, önemli SPI parametreleri, bakım ve satış sonrası ve diğer yönlerden çalışma prensibinden SPI ekipmanı seçimini tamamlamanıza yardımcı olacağız.
Bölüm I- SMT SPI ekipmanını anlamak
I. SMT SPI makinesi nedir?
1. tanım ve prensip
Lehim macun kalınlığı ölçüm aleti olarak da bilinen lehim macun muayene makinesiSMT üretim hattı. Çalışma prensibi lazer üçgenlemesine veya kapasitif indüksiyona dayanmaktadır. Lazer üçgenleme, bir lazer macun yüzeyine yansıtarak ve daha sonra yansıyan ışığı yakalayarak lehim macununun yüksekliğini hesaplarken, kapasitans indüksiyonu, kapasitans değerindeki değişikliği ölçerek macun kalınlığını hesaplar.
2. SPI denetim ekipmanının rolü
SPI, baskılı lehim macunun kalınlığını, ortalama değer, en yüksek ve en düşük nokta sonuçları kaydını ölçer. Alan ölçümü, hacim ölçümü, XY uzunluğu ve genişlik ölçümü.
Kesit analizi: Yükseklik, en yüksek nokta, kesit alanı, mesafe ölçümü.
2D ölçüm: mesafe, dikdörtgen, daire, elips, uzunluk ve genişlik, alan ölçümü.
İi. Yüksek performanslı SMT SPI ekipman özellikleri
1. Yüksek hassasiyet ve yüksek çözünürlük
Kesin muayene: Ekipman küçük lehim macun kusurlarını, boyutsal arızayı ve konumsal sapmayı tanımlayabilir.
Yüksek çözünürlüklü kamera: Yüksek tanımlı kamera teknolojisi ile daha ince ayrıntıları yakalayabilir ve incelemenin doğruluğunu artırabilir.
2. Son derece hızlı denetim hızları
Gerçek Zamanlı Muayene: Ekipman, hızlı çalışmayı desteklemek için tasarlanmıştır, yüksek hat hızlarında gerçek zamanlı izlemeye izin verir ve kesinti süresini en aza indirir.
Yüksek verim: Sistem, modern üretim ihtiyaçlarına uyum sağlayarak kısa sürede büyük miktarlarda PCB'yi işleyebilir.
3. Veri analizi ve raporlama
Akıllı Veri Yönetimi: Yüksek performanslı ekipman genellikle gerçek zamanlı muayene raporları oluşturabilen ve geçmiş verileri saklayabilen gelişmiş veri analiz araçlarıyla donatılmıştır.
Görselleştirme Arayüzü: Kullanıcıların sorunları hızlı bir şekilde tanımlamasına ve çözmelerine yardımcı olmak için sezgisel veri görüntüleme ve grafik analiz sağlayın.
4. Çok yönlülük
Çoklu muayene türleri: Lehim macun kalınlığı, konum ve şekil vb.

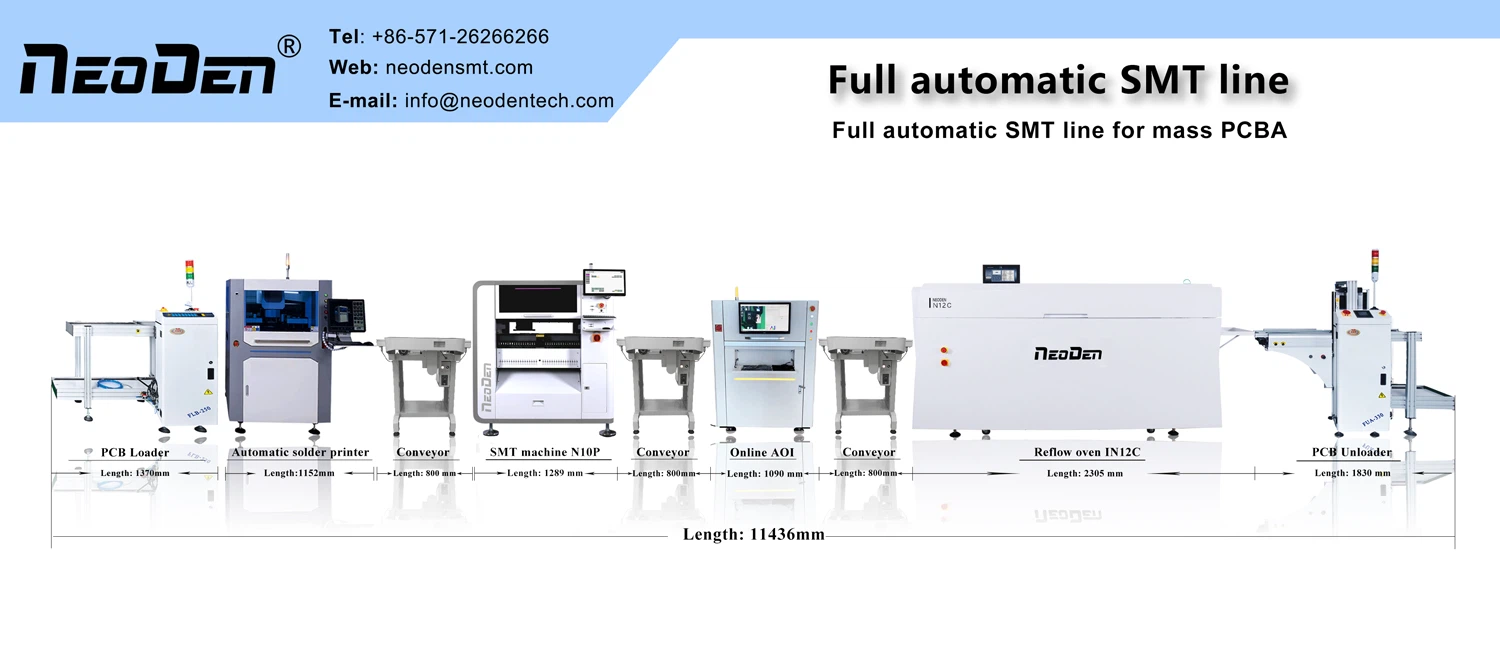

Diğer ekipmanlarla entegrasyon: SMT üretim hattındaki diğer ekipmanlarla sorunsuz bir şekilde entegre edilebilir (örn.Seç ve Yer Makinesi, akıntı fırını) otomatik bir üretim süreci oluşturmak.
Bölüm II- Üretim gereksinimlerini tanımlayın
I. Üretim ölçeği
1. küçük ölçekli üretim
Küçük ölçekli üretim genellikle çeşitlendirilmiş ürünlerdir, bu da farklı PCB türlerine ve ihtiyaçlarına hızlı bir şekilde uyum sağlamak için yüksek esnekliğe sahip SMT SPI makinesini gerektirir. Cihazın sık ürün anahtarlamasını desteklemesi gerekiyor.
2. Yüksek hacimli üretim
Yüksek hacimli üretim belirli ürün türlerine odaklanma eğilimindedir, konfigürasyon esneklikten ziyade verimliliğe daha eğilir.
İi. Ürün türü
1. SPI ekipman gereksinimleri hakkında farklı PCB türleri.
- Tek taraflı PCB: Temel muayene doğruluğu ve düşük karmaşıklığa sahip SPI denetim ekipmanı.
- Çift taraflı PCB: Hızlı anahtarlama algılama modu, yüksek esneklik ve çok yönlülüğe sahip SPI ekipmanı.
- Çok katmanlı PCB'ler: SPI cihazları yüksek doğruluk, 3D denetim özellikleri ve veri analizi sunar.
- Genel amaçlı PCB'ler (Tüketici Elektroniği): SPI ekipmanı, farklı bileşen türlerini karşılamak için kalıpları ve konfigürasyonları hızlı bir şekilde değiştirme esnekliğine sahiptir.
2. Belirli endüstriler için muayene doğruluğu.
- Tüketici Elektroniği: Maliyet etkin sıralı 3D SPI ekipmanını (örn. KOH Young, Vitrox) tercih edin.
- Otomotiv/Tıbbi: Yüksek hassasiyetli 3D SPI ve kapalı döngü işlem optimizasyonu gereklidir.
- HF/Military: X-ışını veya termal görüntüleme ile birlikte özelleştirilmiş muayene çözümleri gereklidir.
Bölüm II- Bütçe Hususları
I. İlk edinim maliyeti
1. SPI Ekipman Fiyatı: Piyasadaki farklı modellerin ve ekipman markalarının fiyatını değerlendirin ve ihtiyaçlarınızı karşılayan ekipmanı seçin. İlk yatırım ayrıca ekipmanın performansını ve markasını da dikkate almalıdır.
2. Ek Maliyetler: Ekipman satın alırken ulaşım, kurulum, eğitim ve devreye alma maliyetleri gibi yapılabilecek diğer maliyetlere odaklanın.
İi. YG değerlendirmesi
1. Maliyet-fayda analizi: Verimliliğin iyileştirilmesi, kusur oranının azaltılması, süreç optimizasyonu vb. Makineyi satın almak için rasyonel bir karar vermeye yardımcı olmak için ekipman yatırımından elde edilen aylık ve yıllık geliri karşılaştırın.
2. Piyasa Rekabetçiliği: Rekabetçi bir pazar ortamında, daha iyi performans gösteren SPI ekipmanlarını seçmek ürün kalitesini ve müşteri memnuniyetini artırabilir, böylece pazarın daha büyük bir kısmını kazanabilir.
Bölüm IV- Bakım ve Destek
1. Ekipmanın bakım noktaları
- Temizlik ve Organizasyon: Her kullanımdan sonra, ekipmanın çalışma ortamını düzgün ve kuru tutmak için makine temizlenmelidir.
- Ekipmanın durumunu kontrol edin: Makine parçalarının normal olduğunu kontrol edin, bulundu anormallikler zamanında ayarlanmalı veya değiştirilmelidir.
- Güvenlik ve Çevre Koruma: Kişisel ve ekipman güvenliğini sağlamak için ekipmanın güvenli çalışmasına dikkat edin. Aynı zamanda çevre korumasına dikkat edin.
- Eğitim ve kayıtlar: Operatörlerin işletme becerilerini ve ekipman bakım özelliklerini geliştirmeleri için düzenli eğitim. Aynı zamanda, ekipmanın çalışma durumunu izlemek ve analiz etmek için ekipman bakım ve bakım kayıtları oluşturulmalıdır.
2. Satış sonrası hizmet ve destek
İyi satış sonrası hizmet ve teknik destek sağlayan bir tedarikçi seçmek, kaynak israfını ve kullanım sırasında süreyi azaltabilir. Daha sonraki bir aşamada ekstra masraflardan kaçınmak için garanti süresini ve destek koşullarını anlayın.
Çözüm
SMT SPI makinesi SMD işlemede vazgeçilmez bir rol oynar. SMD işleme kalitesini sağlamak, üretim verimliliğini ve maliyet kontrol yeteneğini artırmak için önemli bir araçtır ve aynı zamanda işletmelerin sürekli iyileştirme ve yeniliği gerçekleştirmeleri için önemli bir destektir. Gelecekte, elektronik imalat endüstrisinin sürekli gelişimi ve ilerlemesi ile SPI lehim macun test cihazı daha da önemli bir rol oynayacaktır.
