İdeal bir dünyada, malzeme listesini sadece bir montajhaneye verebilir ve PCB'lerinizi doğru şekilde yerleştirmek için yeterli bilgiye sahip olurlar. Gerçekte, nadiren bu kadar basit.
Deneyimlerimize göre, en standartlar bile olsa, müşteriler tarafından yorumlandığı veya doğrudan üreticiler tarafından sağlandığı gibi kusurlu olabilir. Veri sayfaları eksik ya da gereksiz yere şifrelenmiş, yaygın kabul görmüş standartlara uymaya karar veren üreticiler, yönelimleri ve kutupsal işaretlerini belirtemeyen tasarımcılar ya da sadece aptalca hatalar yüzünden, tasarımcıların kurbanlarına düşebilecek potansiyel tuzaklar bolluğu var. Bu konular genellikle son dakikada çirkin kafalarını yönlendirir, bu noktada hem tasarımcı hem de montajcı için bir yapım kabusu olabilirler. Kaybedilebilecek zaman ve kaynak miktarı hafife alınmamalıdır.
Geçen gün, birisi açıkça mühendislerimizden birine “Peki, bu konuda ne yapabiliriz?” Diye sordu. Burada ve şimdi için, sadece uyanık olmaktan başka, kolay bir çözüm yoktur. Kontrol edin, tekrar kontrol edin ve biraz daha kontrol edin. Standart ayakizi kütüphaneleri yapmak için akıllı yazılımı kullanmaktan biraraya getirmeye kadar sorunların üstesinden gelmenin idealist yolları hakkında geniş bir konuşma var, ancak hiçbiri kusursuz montajı garanti edemez.
Bir montajcı olarak sıkça karşılaştığımız sorunlardan bazıları:
Yanlış kaplama alanı: Bölüm R1'in boyutu 0603'tür, ancak PCB'deki arazi düzeni 0402'dir.
Miktar uyumsuzluğu: Bu kısım için Malzeme Listesinde 6 farklı gösterici vardır, ancak Malzeme Listesinde belirtilen miktar bundan azdır - biri eksik mi?
Eksik tanımlayıcı / ayak izi: Malzeme listesinin L4 kısmı var, ancak bu kısmı tahtada bulamıyoruz. Nereye yerleştirilmeli?
Kutup işareti olmadığından: Kısım D2 ve D3 kutup sapmalarına sahip değildir, lütfen bize doğru yönlendirme sağlayın.
“Pin 1” işaretlerinin olmaması: IC U4'ün nasıl monte edileceğini bilmiyoruz, tahtada gösterge yok.
Asimetrik parçalar için yönlendirme göstergelerinin eksikliği: Konektör hangi yöne dönük olmalıdır? Başlık içe mi yoksa dışa mı dönük olmalı?
Tüm BOM parçalarınız için doğru ayak izini kullanıp kullanmadığınızı kontrol edemesek de ya da hiç bir parçayı bırakmadığınızdan emin olun (bu tamamen başka bir şeydir), yapabileceğimiz şey, hangi bilgilere ihtiyacımız olduğunu ve nasıl bileceğinizi bildirmektir. sunmak için en iyisi. Bu makalede, PCB montaj aşamasında karşılaşılan sorunlar ve bunların nasıl önlenebileceği konusundaki deneyimlerimizden bazılarını paylaşıyoruz.
Bilginin net bir şekilde işaretlendiğinden ve 3 temel unsurdan oluştuğundan emin olarak kolayca çözülebilecek üç genel sorun vardır: 1. İşaret, 2. Polarite işaretleri ve 3. Oryantasyon göstergeleri.
Bütün bu bilgiler montaj dosyalarında iletilebilir.
Neden önemlidir?
Bunlar, bir bütün kesin bilgi hazinesini fab evinize iletmenin ana yoludur ve eğer montaj işini seçtiğiniz dilin sizin olmadığı bir mağazaya teslim ediyorsanız daha da önem kazanırsınız.
Tasarımınızı doldurmaya gelince, bir üretim çalışmasını mahvetmek ve masraflı onarımlarda değerli zaman ve kaynakları israf etmek tek bir hata alır.
XY veya alma ve yerleştirme dosyaları oryantasyon ve yerleştirmeye yardımcı olabilir, ancak insanlar XY'de okumazlar ve yanlış monte edilmeleri daha kolay olan delikten geçmeyen bileşenleri kapsamazlar.
Bu nedenle, her şey manuel olarak yapıldığından prototipleme için birkaç pano lehimlendiğinde derleme dosyaları çok daha değerlidir.
Serigrafi net değilse veya bazı müşterilerimiz gibi, tahta yüzeyinin serigrafi metinle karalanmasını istemiyorsanız, derleme dosyaları panoları doldurmak için tam bir referans görevi görebilir.
IC'ler için, özel yönlendirme gereksinimlerine sahip oldukları oldukça açıktır ancak diyotlar gibi daha basit bileşenler için, kutup işaretlerinin bulunmaması, bileşenin boşa yerleştirilmesine neden olabilir ve genellikle bunu çok geç olduğunda keşfedersiniz.
Montaj dosyalarını nasıl oluştururum?
Her PCB tasarım yazılımı parçasının farklı montaj verisi üretme yolları vardır (bazıları Gerber formatında bile olsa), ancak genel fikir aynıdır: pozisyonların ve oryantasyonların açıkça görülebildiği şekilde, bileşen konumlarının açık ve hızlı bir referansına sahip olmak. Bu, bileşenin ana hatlarına ve / veya avlu bilgisine sahip olmak anlamına gelebilir, serigrafi üzerinde her zaman tam olarak basılmayan bir şey. Her şeyi basit tutun; Bileşen değerleri ve MPN'ler gibi şeyler montaj aşamasında gerçekten yardımcı olmazlar ve yoğun yerleştirilmiş tasarımlarda karışıklığa katkıda bulunabilirler.

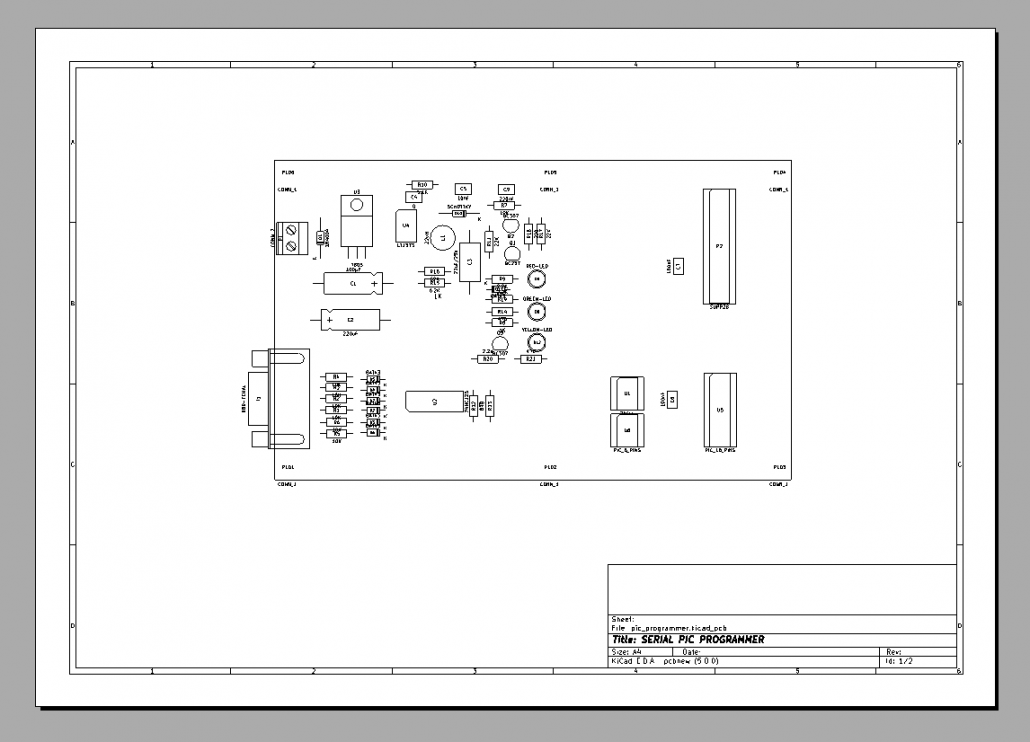

KiCad avlusu ve fab katmanı montaj verileri. Tüm PCB tasarım yazılımı için konuşamasak da, bu bilgiyi daha popüler paketlerden bazılarına aktarma konusunda bazı kısa bilgiler:
Eagle'ta, kullanışlı katmanlar tPlace, tNames ve tDocu'dur (ve alt kısım için de aynı şekilde). Ek avlu katmanı tDocu'dur.
KiCad'de, Courtyard ve Fab katmanları tipik olarak temel verileri içerir.
Altium Designer ve CircuitMaker kullanıcıları için, yazılım montaj çizimlerinin bir PDF'sini doğrudan verme seçeneğine sahiptir.
Adım adım talimatlar için resmi SSS bölümümüze göz atın . Bunlar endüstri standardı değildir, ancak montajcı için genellikle yeterince bilgi içerir. Bunun çalışması için, kendiniz veya başkaları tarafından çizilmiş olsun, kullandığınız ayak izlerini unutmayın. tasarım paketine özel ayak izi standartlarına uymalı ve tüm ilgili bilgileri bu katmanlarda içermelidir.
XY'yi almak ve yerleştirmek için dosyalar arıyorsanız, ele aldık .
İdeal olarak, teknisyenlerin bir parçanın nasıl monte edileceğini bilmek için veri sayfasına bakmasına bile gerek yoktur. Küçük nokta bunun için mi? Ancak yine de, kaç tane “sözleşmenin” iç içe geçtiğini ve gereksiz yere karmaşık hale getirildiğini bizi şaşırtıyor. Hepsi dedikleri veri sayfasında. Çok iyi olabilir, ancak hiçbir teknisyen polar olmayan bileşenlerin kötü yazılmış bir veri sayfasından yönlendirmeyi anlamaya çalışırken her olası kutup bileşeni için on dakika harcamak istemez.
İşte kendimizi içinde bulduğumuz garip durumların bazı örnekleri:
IC'ler: PCB'leri aldım ve tamamen öldüler! Dikkatimi çeken parçaların kontrolünde IC ters çevrilmiş.

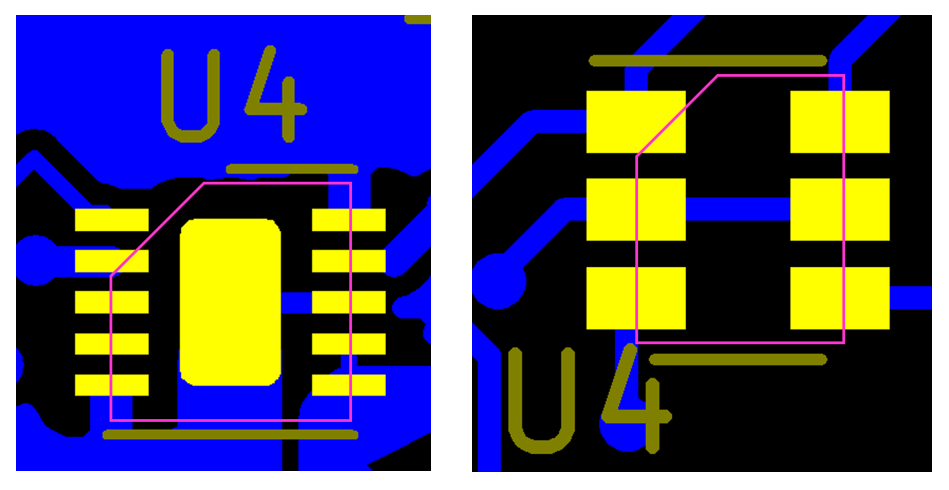

Tamam, bu bizim kötümüzdü. Bu ikisini karıştırmayın. Solda, çizgiler kısmen 'çentik' dahil olmak üzere bileşen anahattını gösterir. Sağ olan, uzun çizginin 'çentiği' veya nokta göstergesini gösterdiği kuraldır. Dikkat etmiyorsanız, kolayca gözden kaçırılabilir.
Bahsetmiyorum bile, veri sayfaları ve ayak izleri, özellikle standart olduğunu iddia eden üçüncü taraflarca hazırlanırsa, genellikle aynı pakette gelmez. Tavsiye edilen sözleşmelerden oluşan bir kütüphane yok - birileri her zaman yeni bir tane bulmaya çalışıyor gibi görünüyor olsa bile. Bazıları mantıklı, bazıları anlamsız.
Yapılacak en iyi şey, bu bölümü veri sayfası yardımı olmadan kendiniz yerleştirip yerleştirmeyeceğinizi hayal etmektir. Paketin nasıl göründüğüne dair bir fikir edinmek için önerilen kara düzenine bakın, pakette hangi göstergelerin bulunduğunu kontrol edin, bir nokta veya çentik veya ne olursa olsun, bunların PCB tasarımınızda ve / veya çalışma çiziminde görünür olduğundan emin olun . Serigrafi noktası bir ped veya başka bir metnin üzerine mi geliyor? Karışıklığa neden olabilecek başka göstergeler var mı? Öyleyse, düzeni düzeltin, böylece açık ve kolayca görülebilir. Montaj dosyalarında açık bir bileşen avlusu veya taslağı ile birlikte, hata için çok az yer olmalıdır.

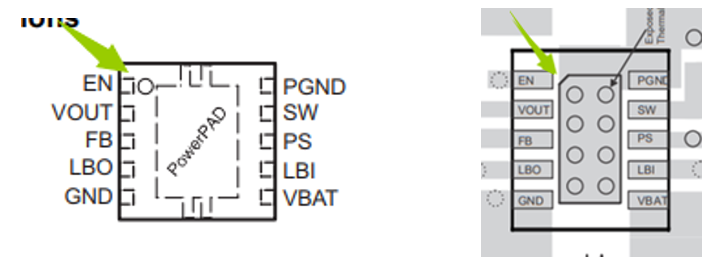

Bu bileşen için, tanınmış bir bileşen üreticisi tarafından, veri sayfası bize noktanın ayak izi ile nasıl hizalanması gerektiğini gösterir. İyi - Sadece bileşen gövdesinde kendisinin de bir noktası varsa. Bileşen işaretleyici aslında bir kez monte edildiğinde tamamen gizlenmiş olan ambalajın altındaki çentiktir.

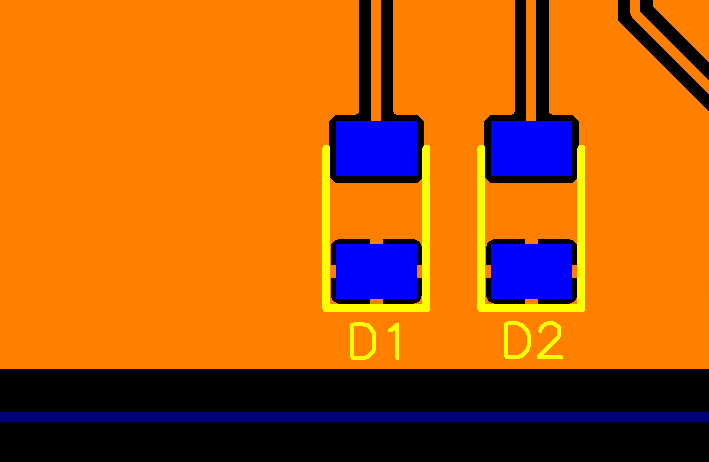

LED'ler: PCB'leri aldım ve LED'lerin bazıları yanmıyor. Oryantasyon serigrafide açıkça belirtilmiştir, neyin ters gitti?
Bu, elbette, gerçek bir durumdur. Aynı seri tarafından aynı üretici tarafından yapılmış, aynı serideki, sadece göstergeli işaretler D1 ve D2 ve parça numarasında farklı bir renk gösteren tek bir harf. Burada hiçbir şey yanlış gidemez, değil mi? Ancak, bakalım, D2'nin aslında ortak sözleşmenin tersine tersine monte edilmesi gerekiyor - bu ne hakkında?
Anlaşılacağı gibi, veri sayfasında anot ve katodun kırmızı LED ve sadece kırmızı LED için ters çevrildiğini söyleyen küçük bir yıldız işareti var. Gee, çok teşekkürler.
İdeal bir dünyada, tüm sözleşmeler sadece işte: sözleşmeler. Ancak her zaman karmaşık olmak isteyen bir üretici var gibi görünüyor. (Polariteyi neden ters çevirdiklerine dair bir ipucunuz varsa, bizi aydınlatın). Lütfen teknisyenlerin veri sayfasındaki her küçük ayrıntıyı kontrol etmesini beklemeyin. Kilit noktaları daha erken tanıyarak ve serigrafi ekranını uygun şekilde işaretleyerek her iki taraf için hayatı kolaylaştırabilirsiniz. Tasarımcı olarak, panodaki kutuplara, oryantasyona özgü ya da özel montaj gereksinimlerine sahip olan bileşenlere en aşina olmalısınız. Paket üzerindeki fiziksel göstergeler için veri sayfasını kontrol edin ve serigrafi veya montaj dosyalarında eşleştirin. Bir toplu işlemi bozmak sadece küçük bir hataya yol açar, bu nedenle dosya incelemesi için biraz fazladan zaman bırakmak sizi kolayca kol ve bacaktan kurtarabilir.

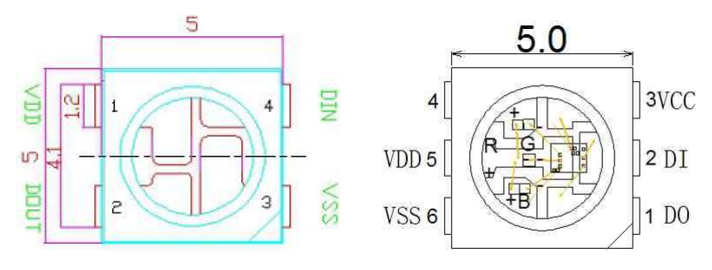

Başka bir garip örnek, WS2812 serisi RGB LED'leri.
